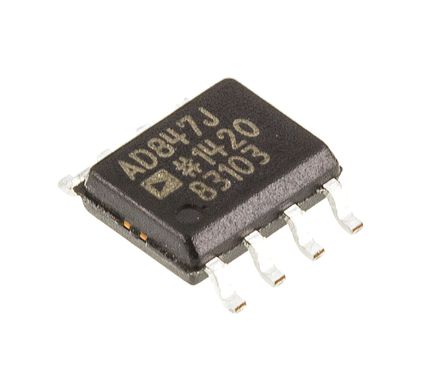

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD847JRZ

ADI

ANALOG DEVICES AD847JRZ Operational Amplifier, Single, 1 Amplifier, 50MHz, 300V/µs, ± 4.5V to ± 18V, SOIC, 8Pins

Наличие: 1,005 шт.

Адрес доставки: Москва

Цена: ₽ 431.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1172961

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 18.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD847JRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD847JRZ
Производитель	ADI
ЧипСити Номер продукта	CC1172961
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Ток Питания	5.3 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.8 W
Коэффициент Ослабления Синфазного Сигнала	78 dB
Входная Ёмкость	1.50 pF
Ширина Ленты	50 MHz
Скорость Нарастания	300 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	35 MHz
Входной Импеданс	300 kΩ
Входное Напряжение Смещения	500 µV
Входной Ток Смещения	3.3 µA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	50 MHz
Рассеиваемая Мощность (Макс)	800 mW
Минимальный диапазон CMRR	78 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD847JRZ описание продукта

The AD847JRZ is a low power monolithic Operational Amplifier for use with high speed cable driver. The AD847 represents a breakthrough in high speed amplifier offering superior AC and DC performance and low power. The excellent DC performance is demonstrated by its ±5V specifications which include an open-loop gain of 3500V/V (500R load) and low input offset voltage of 0.5mV. Common-mode rejection is a minimum of 78dB. Output voltage swing is ±3V into loads as low as 150R.
Excellent DC performance
Drives any capacitive load
5.3mA Low supply current
65ns Fast settling time to 0.1% (10V step)
5.5V/mV (RL=1kR) High open-loop gain
0.5mV Low input offset voltage
ESD sensitive device, electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.

Показывать

AD847JRZ Даташит PDF

12 страницы, 242 КБ

09/10/1996
