TDA7200 Купить - Infineon Радиочастотный приемник

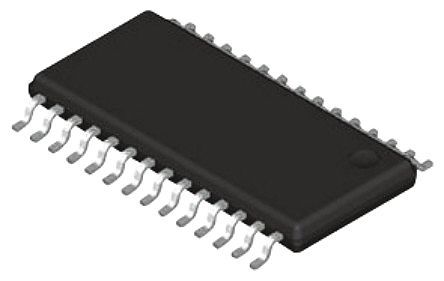

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TDA7200

Infineon

INFINEON TDA7200 RF RECEIVER, 400-440MHz, TSSOP-28

Наличие: 963 шт.

Адрес доставки: Москва

Цена: ₽ 51.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC70840455

Категория продукта:

Радиочастотный приемник

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TDA7200 характеристики

Атрибут	Значение атрибута
Номенклатура	TDA7200
Производитель	Infineon
ЧипСити Номер продукта	CC70840455
Категория продукта	Радиочастотный приемник
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Частота	400MHz ~ 440MHz
Напряжение Питания (DC)	4.50V (min)
Количество Стежков	28 Position
Скорость Передачи Данных	4.00 kbps
Ширина Ленты	440 MHz
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Напряжение питания	5 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-20℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TDA7200 описание продукта

Description:
The IC is a very low power consumption single chip FSK/ASK Superheterodyne Receiver (SHR) for the frequency band 400 to 440 MHz. The IC offers a high level of integration and needs only a few external components. The device contains a low noise amplifier (LNA), a double balanced mixer, a fully integrated VCO, a PLL synthesiser, a crystal oscillator, a limiter with RSSI generator, a PLL FSK demodulator, a data filter, an advanced data comparator (slicer) with selection between two threshold modes and a peak detector. Additionally there is a power down feature to save current and extend battery life, and two selectable alternatives of generating the data slicer threshold.
Summary of Features:
Low supply current (Is = 5.7 mA typ. in FSK mode, Is = 5.6 mA typ. in ASK mode)
Supply voltage range 5V ±10%
Power down mode with very low supply current (50nA typ.)
FSK and ASK demodulation capability
Fully integrated VCO and PLL Synthesiser
ASK sensitivity better than -106 dBm over specified temperature range (- 20 to +70°C)
FSK sensitivity better than -100 dBm over specified temperature range (- 20 to +70°C)
Limiter with RSSI generation, operating at 10.7MHz
2nd order low pass data filter with external capacitors
Data slicer with self-adjusting threshold

Показывать

TDA7200 Даташит PDF

49 страницы, 1180 КБ

05/02/2007
