AD8347ARUZ Купить - ADI Радиочастотная деталь RF

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

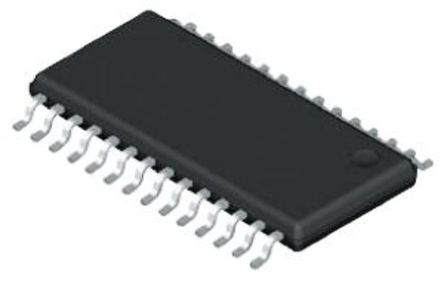

AD8347ARUZ

ADI

RF Demodulator IC 800MHz ~ 2.7GHz 28-TSSOP (0.173", 4.4mm Width)

Наличие: 1,149 шт.

Адрес доставки: Москва

Цена: ₽ 766.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1087863

Категория продукта:

Радиочастотная деталь RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8347ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8347ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC1087863
Категория продукта	Радиочастотная деталь RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Частота	800 MHz
Напряжение Питания (DC)	2.70V (min)
Ток Питания	80 mA
Количество Стежков	28 Position
Рассеяние Мощности	500 mW
Усиление	39.5 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	9.7 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	5A991.b
	Показывать Просмотр аналоги замена

AD8347ARUZ описание продукта

The AD8347ARUZ is a 800MHz to 2.7GHz single chip broadband RF/IF Quadrature Demodulator integrates 65dB linear-in-dB AGC, divided between RF input and at the baseband outputs following the mixers. The In-phase and quadrature signals are brought out off chip for filtering prior to the final output amplifier stage. The final output amplifiers allow the user to adjust the DC common mode level to provide a direct interface into a dual channel I/Q ADC. With 65dB linear-in-dB gain control, 50MHz demodulation bandwidth and excellent phase and amplitude balance the AD8347 is ideally suited direct conversion radios in point to point and point to multipoint broadband wireless applications.
Integrated RF and baseband AGC amplifier
1" typical Quadrature phase accuracy
0.3dB typical l/Q amplitude balance
Third-order intercept (IIP3) +11.5dBm at minimum gain
11dB at Maximum gain noise figure
69.5dB AGC range
Baseband level control circuit
-8dBm Low LO drive
ADC-compatible l/Q outputs
Power-down mode
