AD829JNZ Купить - ADI Видеоусилитель

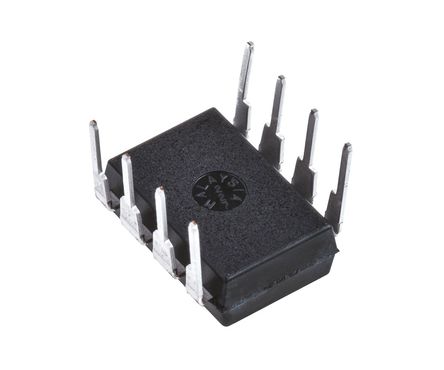

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD829JNZ

ADI

ANALOG DEVICES AD829JNZ Video Amplifier, 1 Amplifiers, 120MHz, 230V/µs, 0 °C, 70℃, 32mA

Наличие: 282 шт.

Адрес доставки: Москва

Цена: ₽ 1,570.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC478304

Категория продукта:

Видеоусилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD829JNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD829JNZ
Производитель	ADI
ЧипСити Номер продукта	CC478304
Категория продукта	Видеоусилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Рабочее Напряжение	5V ~ 15V
Выходной Ток	32 mA
Ток Питания	5.3 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	1.3 W
Коэффициент Ослабления Синфазного Сигнала	120 dB
Входная Ёмкость	1.50 pF
Ширина Ленты	120 MHz
Скорость Нарастания	230 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	750 MHz
Входной Импеданс	13.0 kΩ
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	120 MHz
Gain Bandwidth	120 MHz
Рассеиваемая Мощность (Макс)	1300 mW
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	5 V
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD829JNZ описание продукта

The AD829JNZ is a low noise high speed Op-amp with custom compensation that provides the user with gains of 1 to 20 while maintaining a bandwidth >50MHz. Its 0.04° differential phase and 0.02% differential gain performance at 3.58 and 4.43MHz, driving reverse-terminated 50 or 75R cables, makes it ideally suited for professional video applications. The AD829 achieves its 230V/µs uncompensated slew rate and 750MHz gain bandwidth while requiring only 5mA of current from power supplies. The external compensation pin of the AD829 gives it exceptional versatility. For example, compensation can be selected to optimize the bandwidth for a given load and power supply voltage. As a gain-of-2 line driver, the -3dB bandwidth can be increased to 95MHz at the expense of 1dB of peaking. Its output can also be clamped at its external compensation pin.
High speed
Excellent DC precision
Flexible operation
External compensation for gains 1 to 20

Показывать

AD829JNZ Даташит PDF

20 страницы, 372 КБ

10/18/2011

просматривать

AD829JNZ Даташит PDF

11 страницы, 105 КБ

11/20/2013

просматривать

AD829JNZ Даташит PDF

21 страницы, 389 КБ

10/18/2011

22 страницы, 391 КБ

21 страницы, 456 КБ

10/18/2011

просматривать

AD829JNZ Даташит PDF

16 страницы, 279 КБ

04/05/2004

просматривать

AD829JNZ Другие Даташит

12 страницы, 322 КБ

просматривать

AD829JNZ Другие Даташит

8 страницы, 262 КБ

04/21/2010

просматривать

AD829JNZ Другие Даташит

8 страницы, 229 КБ

11/22/1996

просматривать

AD829JNZ Другие Даташит

4 страницы, 56 КБ

06/03/1996

просматривать

AD829JNZ Чертежные схемы

2 страницы, 96 КБ

09/07/2009

просматривать

AD829JNZ Примечание по применению

8 страницы, 167 КБ

10/21/2002

просматривать
