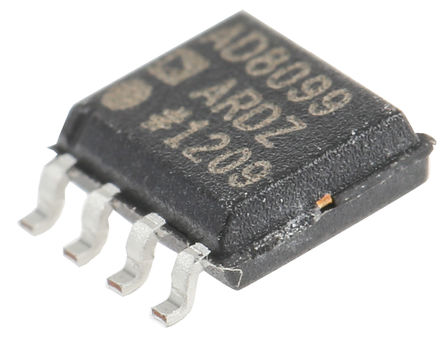

AD8099ARDZ

ADI

ANALOG DEVICES AD8099ARDZ Operational Amplifier, Single, 1 Amplifier, 550MHz, 1350V/µs, 5V to 12V, SOIC, 8Pins

Наличие: 2,096 шт.

Адрес доставки: Москва

Цена: ₽ 267.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC385140

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8099ARDZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8099ARDZ
Производитель	ADI
ЧипСити Номер продукта	CC385140
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Ток Питания	15 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	105 dB
Входная Ёмкость	1.80 pF
Ширина Ленты	550 MHz
Скорость Нарастания	1.35 kV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3800 MHz
Входной Импеданс	1.00 MΩ
Входное Напряжение Смещения	100 µV
Входной Ток Смещения	6 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	510 MHz
Gain Bandwidth	88 dB
Минимальный диапазон CMRR	88 dB
Напряжение питания	5V ~ 12V
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	5 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8099ARDZ описание продукта

The AD8099ARDZ is an Ultralow Distortion High Speed Voltage Noise Operational Amplifier ideal for 16 and 18-bit systems. It features a new highly linear low noise input stage that increases the full power bandwidth (FPBW) at low gains with high slew rates. The AD8099 features external compensation, which lets the user set the gain bandwidth product. External compensation allows gains from +2 to +10 with minimal trade-off in bandwidth. The AD8099 features an extremely high slew rate of 1350V/µs giving the designer flexibility to use the entire dynamic range without trading off bandwidth or distortion. The op amp settles to 0.1% in 18ns and recovers from overdrive in 50ns. This drives 100R loads at breakthrough performance levels with only 15mA of supply current. With the wide supply voltage range (5 to 12V), low offset voltage (0.1mV typical), wide bandwidth (700MHz for G = +2) and a GBWP up to 3.8GHz, the AD8099 is designed to work in a wide variety of applications.
0.95nV/√Hz, 2.6pA/√Hz Ultralow noise
Ultralow distortion
High speed
3.8GHz GBWP
Custom external compensation, gain range -1, +2 to +10
15mA Supply current
0.5mV Maximum offset voltage
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD8099ARDZ Даташит PDF

28 страницы, 565 КБ

08/22/2013
