AD8016ARBZ Купить - ADI Чип интерфейса

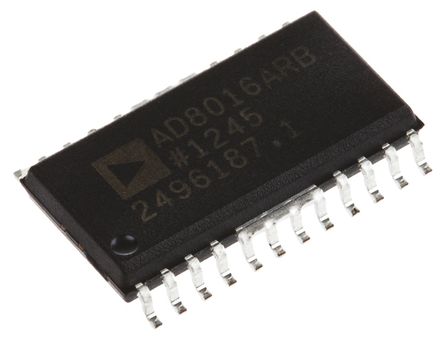

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8016ARBZ

ADI

ANALOG DEVICES AD8016ARBZ. LINE DRIVER, DUAL, 1000V/us, WSOIC-24

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 652.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC15990500

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8016ARBZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8016ARBZ
Производитель	ADI
ЧипСити Номер продукта	CC15990500
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	6.00V (min)
Ток Питания	26.4 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	24 Position
Рассеяние Мощности	1.4 W
Коэффициент Ослабления Синфазного Сигнала	58 dB
Входная Ёмкость	2.00 pF
Скорость Нарастания	1.00 kV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	380 MHz
Входной Импеданс	400 kΩ
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	380 MHz
Рассеиваемая Мощность (Макс)	1400 mW
Минимальный диапазон CMRR	58 dB
Напряжение питания	3V ~ 13V
Напряжение питания (Макс)	26 V
Напряжение питания (мин)	6 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD8016ARBZ описание продукта

The AD8016ARBZ is a low power high output current Line Driver designed for the interface in digital subscriber line xDSL systems. The driver is capable, in full-bias operation of providing 24.4dBm output power into low resistance loads, enough to power a 20.4dBm line, including hybrid insertion loss. Operating from ±12V supplies, the AD8016 requires only 1.5W of total power dissipation while driving 20.4dBm of power-downstream using the xDSL hybrid. Two digital bits (PWDN0, PWDN1) allow the driver to be capable of full performance, an output keep-alive state or two intermediate bias states. The keep-alive state biases the output transistors enough to provide low impedance at the amplifier outputs for back termination. It features low power dissipation, high output current, high output voltage swing and flexible power-down.
Full ADSL central office performance on ±12 V supplies
Power reduced keep alive current of 4.5mA/amp
High output voltage and current drive IOUT - 600mA
Low single-tone distortion
High speed - 1000V/µs slew rate
