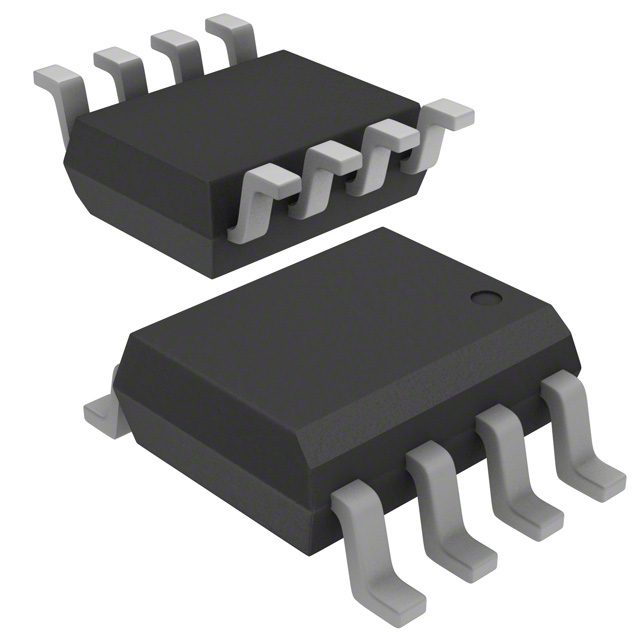

AD8000YRDZ

ADI

ANALOG DEVICES AD8000YRDZ Operational Amplifier, Single, 1 Amplifier, 1.5MHz, 4100V/µs, 4.5V to 12V, SOIC, 8Pins

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 294.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC261320

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 14.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8000YRDZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8000YRDZ
Производитель	ADI
ЧипСити Номер продукта	CC261320
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Выходной Ток	70mA @5V
Ток Питания	13.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	51 dB
Входная Ёмкость	3.60 pF
Ширина Ленты	1.5 GHz
Скорость Нарастания	4.10 kV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.5 MHz
Входной Импеданс	2.00 MΩ
Усиление	1.00 dB
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	5 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1.58 GHz
Gain Bandwidth	51 dB
Минимальный диапазон CMRR	51 dB
Напряжение питания	4.5V ~ 12V
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	4.5 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD8000YRDZ описание продукта

The AD8000YRDZ is a 1.5GHz Ultrahigh Speed Operational Amplifier ideal for a variety of applications including high speed instrumentation. Using eXtra Fast Complementary Bipolar (XFCB) process, the high performance current Feedback amplifier can achieve a small signal bandwidth of 1.5GHz and a slew rate of 4100V/µs. It has low spurious-free dynamic range (SFDR) of 75dBc at 20MHz and input voltage noise of 1.6nV/√Hz. The AD8000 can drive over 100mA of load current with minimal distortion. The amplifier can operate on +5V to ±6V. With a differential gain of 0.02%, differential phase of 0.01° and 0.1dB flatness out to 170MHz, it has excellent video specifications, which ensure that even the most demanding video systems maintain excellent fidelity. The AD8000 power-down mode reduces the supply current to 1.3mA.
12ns 0.1% Settling time
Excellent video specifications
0.02% Differential gain
Low distortion over wide bandwidth
Low noise
100mA High output current
13.5mA Supply current
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD8000YRDZ Даташит PDF

6 страницы, 197 КБ

03/08/2016
