AD7980BRMZ

ADI

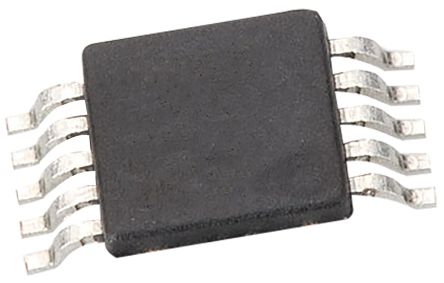

ANALOG DEVICES AD7980BRMZ Analog to Digital Converter, 16Bit, 1MSPS, Single, 2.375V, 2.625V, MSOP

Наличие: 416 шт.

Адрес доставки:

Цена: ₽ 1,321.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC462379

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7980BRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7980BRMZ
Производитель	ADI
ЧипСити Номер продукта	CC462379
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Напряжение Питания (DC)	2.38V (min)
Ток Питания	350 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	10 Position
Количество Битов	16 Bit
Рассеяние Мощности	7 mW
Частота Выборки	1 Msps
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	9 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	2.625 V
Напряжение питания (мин)	2.375 V
Входное напряжение	5 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7980BRMZ описание продукта

The AD7980BRMZ is a 16-bit PulSAR successive approximation Analog-to-digital Converter (ADC) that operates from a single power supply VDD. It contains a low power high speed sampling ADC and a versatile serial interface port. On the CNV rising edge, it samples an analog input IN+ between 0V to REF with respect to a ground sense IN-. The reference voltage REF is applied externally and can be set independent of the supply voltage VDD. Its power scales linearly with throughput. The SPI-compatible serial interface also features the ability, using the SDI input, to daisy-chain several ADCs on a single, 3-wire bus and provides an optional busy indicator.
Low power dissipation
Pseudo differential analog input range
No pipeline delay
Proprietary serial interface - SPI™/QSPI™/MICROWIRE™/DSP compatible

Показывать

AD7980BRMZ Даташит PDF

28 страницы, 630 КБ

07/29/2014
