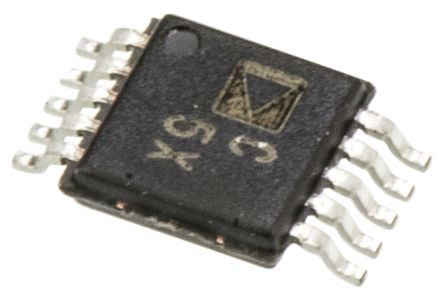

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7980ARMZ

ADI

ANALOG DEVICES AD7980ARMZ Analog to Digital Converter, 16Bit, 1MSPS, Single, 2.375V, 2.625V, MSOP

Наличие: 4,038 шт.

Адрес доставки: Москва

Цена: ₽ 1,376.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1986142

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7980ARMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7980ARMZ
Производитель	ADI
ЧипСити Номер продукта	CC1986142
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Напряжение Питания (DC)	2.38V (min)
Количество Стежков	10 Position
Количество Битов	16 Bit
Рассеяние Мощности	7 mW
Частота Выборки	1 Msps
Потребляемая Мощность	7 mW
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	10 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	2.625 V
Напряжение питания (мин)	2.375 V
Входное напряжение	5 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7980ARMZ описание продукта

The AD7980ARMZ is a 16-bit 1 MSPS PulSAR® Analogue to Digital Converter (ADC) that operates from a single power supply VDD. It contains a low power high speed, 16-bit sampling ADC and a versatile serial interface port. On the CNV rising edge, it samples an analogue input IN+ between 0V to REF with respect to a ground sense IN-. The reference voltage REF is applied externally and can be set independent of the supply voltage VDD. Its power scales linearly with throughput. The SPI-compatible serial interface also features the ability using the SDI input to daisy-chain several ADCs on a single 3-wire bus and provides an optional busy indicator. It is compatible with 1.8, 2.5, 3 or 5V logic using the separate supply VIO. This ADC can be used in battery-powered equipment, data acquisitions and ATE.
16-bit Resolution with no missing codes
Low power dissipation
91.25dB SINAD at 10kHz
-110dB at 10kHz THD
No pipeline delay
SPI®, QSPI™, MICROWIRE™ and DSP compatible
Daisy-chain multiple ADCs and BUSY indicator
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD7980ARMZ Даташит PDF

28 страницы, 780 КБ

07/15/2016
