AD7961BCPZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

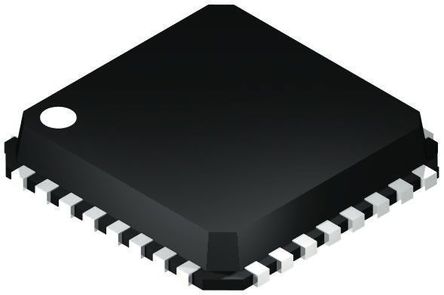

AD7961BCPZ

ADI

Analog to Digital Converter, Dual, 16Bit, 5MSPS, Dual (+/-), 1.71V, 5.25V, LFCSP

Наличие: 882 шт.

Адрес доставки: Москва

Цена: ₽ 2,005.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC549204

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7961BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7961BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC549204
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Напряжение Питания (DC)	1.71V (min)
Ток Питания	26.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Битов	16 Bit
Рассеяние Мощности	64.5 mW
Частота Выборки	5 Msps
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	76.4 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	1.71 V
Длина	5.1 mm
Ширина	5.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	3A991.c.4
	Показывать Просмотр аналоги замена

AD7961BCPZ описание продукта

Product Details
The AD7961 is a 16-bit, 5 MSPS charge redistribution successive approximation (SAR), analog-to-digital converter (ADC). The SAR architecture allows unmatched performance both in noise and in linearity. The AD7961 contains a low power, high speed, 16-bit sampling ADC, an internal conversion clock and an internal reference buffer. On the CNV edge, the AD7961 samples the voltage difference between the IN+ and IN− pins. The voltages on these pins swing in opposite phase between 0 V and 4.096 V/5 V. The reference voltage is applied to the part externally. All conversion results are available on a single LVDS self-clocked or echo-clocked serial interface.
The AD7961 is available in a 32-lead LFCSP (QFN) with operation specified from −40°C to +85°C.
**APPLICATIONS**
Digital imaging systems
Digital X-rays
Computed tomography
IR cameras
MRI gradient control
High speed data acquisition
Spectroscopy
Test equipment
### Features and Benefits
Throughput: 5 MSPS
16-bit resolution with no missing codes
SNR: 95.5 dB
INL: ±0.2 LSB
DNL: ±0.14 LSB
Internal reference buffer
True differential analog input voltage range: ±4.096 V or ±5 V
Low power dissipation (39 mW)
SAR architecture
External Reference Options
Serial LVDS interface
32-lead, 5mm × 5mm LFCSP (QFN)
See datasheet for further details
