AD7862ARZ-2 Купить - ADI Преобразователь AD

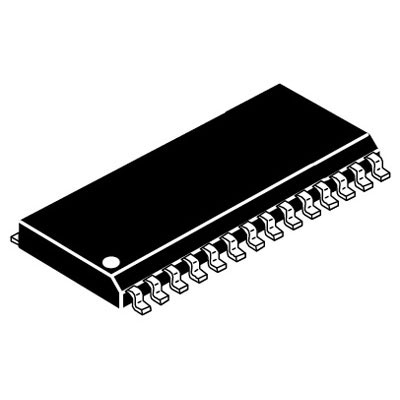

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7862ARZ-2

ADI

ANALOG DEVICES AD7862ARZ-2 Analogue to Digital Converter, Dual, 12Bit, 250KSPS, Single, 5V, SOIC

Наличие: 1,250 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 1,532.64

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC933740

Категория продукта:

Преобразователь AD

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD7862ARZ-2 характеристики

Атрибут	Значение атрибута
Номенклатура	AD7862ARZ-2
Производитель	ADI
ЧипСити Номер продукта	CC933740
Жизненный Цикл Продукта	В производстве
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Цифровой Логический Уровень	SAR
Количество Цепей	2 Circuit
Количество Каналов	4 Channel
Количество Стежков	28 Position
Количество Битов	12 Bit
Рассеяние Мощности	60 mW
Частота Выборки	250 ksps
Потребляемая Мощность	60 mW
Количество АЦП	2 ADC
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	75 mW
Количество входных каналов	4 Channel
Напряжение питания (Макс)	5 V
Входное напряжение	2.5 V
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

AD7862ARZ-2 описание продукта

Product Details
The AD7862 is a high speed, low power, dual 12-bit A/D converter that operates from a single +5 V supply. The part contains two 4 µs successive approximation ADCs, two track/ hold amplifiers, an internal +2.5 V reference and a high speed parallel interface. There are four analog inputs that are grouped into two channels (A & B) selected by the A0 input. Each channel has two inputs (VA1 & VA2 or VB1 & VB2) that can be sampled and converted simultaneously thus preserving the relative phase information of the signals on both analog inputs. The part accepts an analog input range of ±10 V (AD7862-10), ±2.5 V (AD7862-3) and 02.5 V (AD7862-2). Overvoltage protection on the analog inputs for the part allows the input voltage to go to ±17 V, ±7 V or +7 V, respectively, without causing damage.
A single conversion start signal (CONVST) places both track/ holds into hold simultaneously and initiates conversion on both inputs. The BUSY signal indicates the end of conversion, and at this time the conversion results for both channels are available to be read. The first read after a conversion accesses the result from VA1 or VB1, while the second read accesses the result from VA2 or VB2, depending on whether the multiplexer select A0 is low or high, respectively. Data is read from the part via a 12-bit parallel data bus with standard CS and RD signals.
In addition to the traditional dc accuracy specifications such as linearity, full-scale and offset errors, the part is also specified for dynamic performance parameters including harmonic distortion and signal-to-noise ratio.
The AD7862 is fabricated in Analog Devices" Linear Compatible CMOS (LC2MOS) process, a mixed technology process that combines precision bipolar circuits with low power CMOS logic. It is available in 28-lead SSOP, SOIC and DIP.
### Features and Benefits
Two Fast 12-Bit ADCs
Four Input Channels
Simultaneous Sampling & Conversion
4 µs Throughput Time
Single Supply Operation
High Speed Parallel Interface
Low Power, 60 mW typ
Selection of Input Ranges:
±10 V for AD7862-10
±2.5 V for AD7862-3
0 V to 2.5 V for AD7862-2
Power Saving Mode, 50 µW typ
Overvoltage Protection on Analog Inputs
14-Bit Pin Compatible Upgrade (AD7863)
