BDX34B Купить - ON Semiconductor Двухполюсный плоскостной транзистор

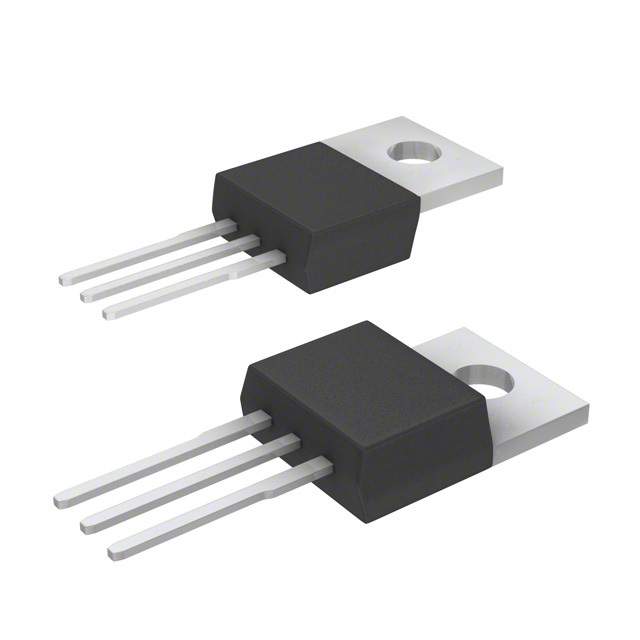

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BDX34B

ON Semiconductor

TO-220-3 PNP 80V 10A

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 42.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC102872470

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BDX34B характеристики

Атрибут	Значение атрибута
Номенклатура	BDX34B
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC102872470
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	-80.0 V
Номинальный Ток	10.0 A
Полярность	PNP
Рассеяние Мощности	70 W
Пробивное Напряжение (Коллектор-Эмиттер)	80 V
Непрерывный ток коллектора	10A
hFE Min	750
Максимальная входная мощность	70 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	70000 mW
Длина	10.28 mm
Ширина	4.82 mm
Высота	9.28 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
Минимальное количество упаковки	50
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BDX34B описание продукта

The 10 A, 100 V PNP Darlington Bipolar Power Transistor is designed for general purpose and low speed switching applications. The BDX33B, BDX33C, BDX34B and BDX34C are complementary devices.
Features
---
|
High DC Current Gain -
hFE = 2500 (typ.) at IC = 4.0
Collector-Emitter Sustaining Voltage at 100 mAdc
VCEO(sus) = 80 Vdc (min.) BDX33B, 34B
VCEO(sus) = 100 Vdc (min.) - BDX33C, 34C
Low Collector-Emitter Saturation Voltage
CE(sat) = 2.5 Vdc (max.) at IC = 3.0 Adc BDX33B, 33C/34B, 34C
Monolithic Construction with Build-In Base-Emitter Shunt resistors
TO-220AB Compact Package
Pb-Free Packages are Available
