AD7819YRZ Купить - ADI Преобразователь AD

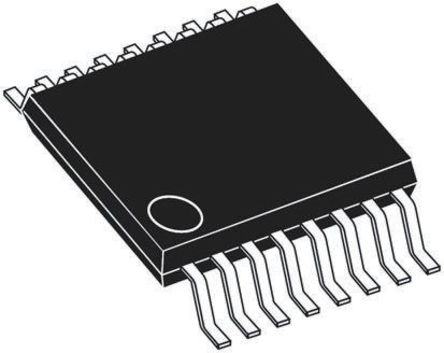

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7819YRZ

ADI

ANALOG DEVICES AD7819YRZ Analogue to Digital Converter, 8Bit, 200KSPS, Single, 2.7V, 5.5V, SOIC

Наличие: 1,178 шт.

Адрес доставки: Москва

Цена: ₽ 343.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC259800

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7819YRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7819YRZ
Производитель	ADI
ЧипСити Номер продукта	CC259800
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.70V (min)
Ток Питания	3.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Рассеяние Мощности	17.5 W
Частота Выборки	200 ksps
Разрешение (биты)	8.0 Bit
Входная Ёмкость	15.0 pF
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	17.5 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	3V, 5V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7819YRZ описание продукта

Product Details
The AD7819 is a high speed, microprocessor-compatible, 8-bit analog-to-digital converter with a maximum throughput of 200 kSPS. The converter operates off a single +2.7 V to +5.5 V supply and contains a 4.5 µs successive approximation A/D converter, track/hold circuitry, on-chip clock oscillator and 8-bit wide parallel interface. The parallel interface is designed to allow easy interfacing to microprocessors and DSPs. Using only address decoding logic the AD7819 is easily mapped into the microprocessor address space.
When used in its power-down mode, the AD7819 automatically powers down at the end of a conversion and powers up at the start of a new conversion. This feature significantly reduces the power consumption of the part at lower throughput rates. The AD7819 can also operate in a high speed mode where the part is not powered down between conversions. In this mode of operation the part is capable of providing 200 kSPS throughput.
The part is available in a small, 16-pin 0.3" wide, plastic dual-in-line package (DIP); in a 16-pin, 0.15" wide, narrow body small outline IC (SOIC) and in a 16-pin, narrow body, thin shrink small outline package (TSSOP).
### Features and Benefits
8-Bit ADC with 4.5 µs Conversion Time
On-Chip Track and Hold
Operating Supply Range: 2.7 V to 5.5 V
8-Bit Parallel Interface 8-Bit Read
Analog Input Range: 0 V to VREF
Reference Input Range: 1.2 V to VDD
Specifications at 2.7 V–3.6 V and 5 V ± 10%
Power Performance
Normal Operation
10.5 mW, VDD = 3 V
Automatic Power-Down
57.75 µW @ 1 kSPS, VDD = 3 V
