74LCX08M Купить - Fairchild Логический чип

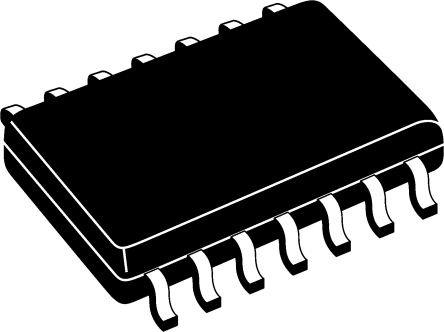

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74LCX08M

Fairchild

AND Gate 4Element 2IN CMOS 14Pin SOIC N Rail

Наличие: 9,524 шт.

Адрес доставки:

Цена: ₽ 20.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC11780292

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74LCX08M характеристики

Атрибут	Значение атрибута
Номенклатура	74LCX08M
Производитель	Fairchild
ЧипСити Номер продукта	CC11780292
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	3.30 V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	24 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Ток Покоя	10 µA
Количество Вентилей	4 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Длина	8.75 mm
Ширина	3.9 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

74LCX08M описание продукта

The 74LCX08M is a low voltage quad 2-input AND Gate with 5V tolerant inputs. The inputs tolerate voltages up to 7V allowing the interface of 5V systems to 3V systems. The device is fabricated with advanced CMOS technology to achieve high speed operation while maintaining CMOS low power dissipation.
5.5ns Propagation delay (tPD)
Power down high impedance inputs and outputs
±24mA Output drive
Implements patented noise/EMI reduction circuitry
Latch-up performance exceeds JEDEC 78 conditions
ESD performance - human body model >2000V machine model >150V

Показывать
