AD7812YRUZ Купить - ADI Преобразователь AD

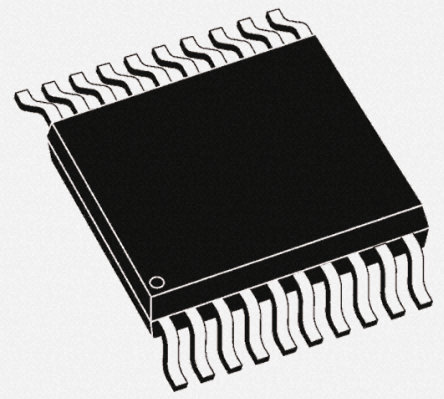

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7812YRUZ

ADI

ANALOG DEVICES AD7812YRUZ Analog to Digital Converter, 10Bit, 350KSPS, Single, 2.7V, 5.5V, TSSOP

Наличие: 1,331 шт.

Адрес доставки: Москва

Цена: ₽ 575.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC790182

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7812YRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7812YRUZ
Производитель	ADI
ЧипСити Номер продукта	CC790182
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.70V (min)
Ток Питания	3.50 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	10 Bit
Рассеяние Мощности	10.5 W
Частота Выборки	350 ksps
Разрешение (биты)	10.0 Bit
Входная Ёмкость	20.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	7, 8 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	10.5 mW
Количество входных каналов	8 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.5V, 5V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7812YRUZ описание продукта

Product Details
The AD7811 and AD7812 are high speed, low power, 10-bit A/D converters that operate from a single 2.7 V to 5.5 V supply. The devices contain a 2.3 µs successive approximation A/D converter, an on-chip track/hold amplifier, a 2.5 V on-chip reference and a high speed serial interface that is compatible with the serial interfaces of most DSPs (Digital Signal Processors) and microcontrollers. The user also has the option of using an external reference by connecting it to the VREF pin and setting the EXTREF bit in the control register. The VREF pin may be tied to VDD. At slower throughput rates the power-down mode may be used to automatically power down between conversions.
The control registers of the AD7811 and AD7812 allow the input channels to be configured as single-ended or pseudo differential. The control register also features a software convert start and a software power-down. Two of these devices can share the same serial bus and may be individually addressed in a multipackage application by hardwiring the device address pin. The AD7811 is available in a small, 16-lead 0.3" wide, plastic dual-in-line package (mini-DIP), in a 16-lead 0.15" wide, small outline IC (SOIC) and in a 16-lead, Thin Shrink Small Outline Package (TSSOP). The AD7812 is available in a small, 20-lead 0.3" wide, plastic dual-in-line package (mini-DIP), in a 20-lead, small outline IC (SOIC) and in a 20-lead, Thin Shrink Small Outline Package (TSSOP).
### Features and Benefits
10-Bit ADC with 2.3 µs Conversion Time
The AD7812 has Eight Single-Ended Inputs that Can Be Configured as Seven Pseudo Differential Inputs with Respect to a Common, or as Four Independent Pseudo Differential Channels
Onboard Track and Hold
Onboard Reference 2.5 V ± 2.5%
Operating Supply Range: 2.7 V to 5.5 V
Specifications at 2.7 V-3.6 V and 5 V
± 10%
DSP-/Microcontroller-Compatible Serial Interface
High Speed Sampling and Automatic Power-Down Modes
Package Address Pin on the AD7811 and AD7812 Allows
Sharing of Serial Bus in Multipackage Applications
Input Signal Range: 0 V to VREF
Reference Input Range: 1.2 V to VDD
