AD7797BRUZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7797BRUZ

ADI

ANALOG DEVICES AD7797BRUZ Analog to Digital Converter, 24Bit, 123 SPS, Single, 2.7V, 5.25V, TSSOP

Наличие: 1,111 шт.

Адрес доставки: Москва

Цена: ₽ 1,356.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC374044

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7797BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7797BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC374044
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	2.70V (min)
Ток Питания	280 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	24 Bit
Рассеяние Мощности	1.6 W
Частота Выборки	123 SPS
Разрешение (биты)	24.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1.6 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD7797BRUZ описание продукта

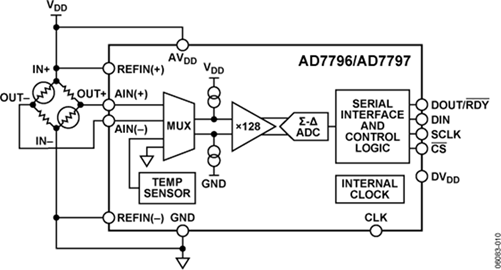

The AD7797BRUZ is a 24-bit Low Power Sigma-Delta (Σ-Δ) ADC for high precision bridge sensor applications such as weigh scales. It contains Σ-Δ ADC capable of 24-bit resolution. The on-chip instrumentation amplifier has a fixed gain of 128, allowing small amplitude signals such as those from bridge sensors to be directly interfaced to the ADC. Each part has one differential input and contains a temperature sensor that is internally connected to the ADC. This sensor can be used to perform temperature compensation of the bridge. ADC can be operated with either the internal clock or an external clock. The output data rate from the part is software programmable and can be varied from 4.17Hz to 123Hz. The complete analogue front ends device operates with a power supply from 2.7 to 5.25V.
65nV RMS noise
Temperature sensor
Internal clock oscillator
Simultaneous 50 and 60Hz rejection
250µA Typical current
Independent interface power supply
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD7797BRUZ Даташит PDF

24 страницы, 472 КБ

03/30/2016

просматривать

AD7797BRUZ Даташит PDF

24 страницы, 555 КБ

08/17/2006

просматривать

AD7797BRUZ Даташит PDF

24 страницы, 428 КБ

просматривать

AD7797BRUZ Даташит PDF

12 страницы, 612 КБ

07/01/2008

просматривать

AD7797BRUZ Даташит PDF

25 страницы, 509 КБ

03/15/2018

просматривать

AD7797BRUZ Даташит PDF

25 страницы, 509 КБ

04/08/2016

просматривать

AD7797BRUZ Руководство по программированию

6 страницы, 338 КБ

12/15/2015

просматривать

AD7797BRUZ Другие Даташит

24 страницы, 638 КБ

08/17/2006

просматривать

AD7797BRUZ Другие Даташит

6 страницы, 847 КБ

07/03/2013

просматривать

AD7797BRUZ Другие Даташит

1 страницы, 389 КБ

просматривать

AD7797BRUZ Примечание по применению

4 страницы, 132 КБ

10/20/2008

просматривать

AD7797BRUZ Примечание по применению

2 страницы, 223 КБ

10/06/2006

просматривать

AD7797BRUZ Другие ссылки

1 страницы, 130 КБ

06/15/2011

просматривать
