AD7781BRZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7781BRZ

ADI

ANALOG DEVICES AD7781BRZ Analogue to Digital Converter, 20Bit, 16.7 SPS, Single, 2.7V, 5.25V, SOIC

Наличие: 1,144 шт.

Адрес доставки: Москва

Цена: ₽ 636.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC982533

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7781BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7781BRZ
Производитель	ADI
ЧипСити Номер продукта	CC982533
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	2.70V (min)
Ток Питания	420 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	14 Position
Количество Битов	20 Bit
Рассеяние Мощности	2.10 mW
Частота Выборки	16.7 SPS
Разрешение (биты)	20.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7781BRZ описание продукта

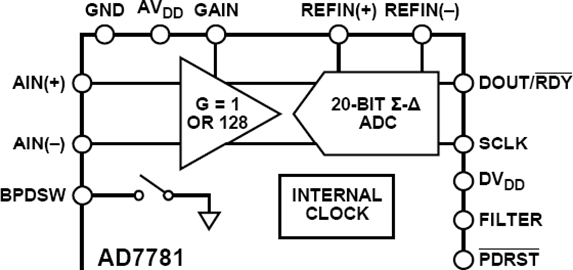

The AD7781BRZ is a 20-bit pin-programmable low power sigma-delta Analog-to-digital Converter (ADC) for bridge sensor products. Consuming only 330µA, the AD7781 is particularly suitable for portable or battery-operated products where very low power is required. It also has a power-down mode that allows the user to switch-OFF the power to the bridge sensor and power down the AD7781 when not converting, thus increasing the battery life of the product. For ease of use, all the features of the converter are controlled by dedicated pins. Each time a data read occurs, eight status bits are appended to the 24-bit conversion. These status bits contain a pattern sequence that can be used to confirm the validity of the serial transfer.
Pin-programmable filter response
Pin-programmable in-amp gain
Pin-programmable power-down and reset
Status function
Internal clock oscillator
Internal bridge power-down switch
Independent interface power supply
2-wire serial interface - SPI compatible and Schmitt trigger on SCLK

Показывать

AD7781BRZ Даташит PDF

4 страницы, 388 КБ

02/19/2001

просматривать

AD7781BRZ Руководство по программированию

17 страницы, 292 КБ

02/05/2016

просматривать

AD7781BRZ Руководство по программированию

17 страницы, 387 КБ

05/01/2009

просматривать

AD7781BRZ Руководство по программированию

17 страницы, 321 КБ

05/01/2009

просматривать

AD7781BRZ Руководство по программированию

17 страницы, 387 КБ

05/01/2009

просматривать

AD7781BRZ Руководство по программированию

16 страницы, 659 КБ

02/22/2010

просматривать

AD7781BRZ Руководство по программированию

16 страницы, 389 КБ

05/01/2009

просматривать

AD7781BRZ Руководство по программированию

16 страницы, 388 КБ

05/01/2009

просматривать

AD7781BRZ Другие Даташит

6 страницы, 678 КБ

04/16/2014

просматривать

AD7781BRZ Другие Даташит

6 страницы, 847 КБ

07/03/2013

просматривать

AD7781BRZ Другие Даташит

4 страницы, 776 КБ

11/02/2010

просматривать

AD7781BRZ Примечание по применению

4 страницы, 132 КБ

10/20/2008

просматривать
