AD7781BRUZ

ADI

ANALOG DEVICES AD7781BRUZ Analogue to Digital Converter, 20Bit, 16.7 SPS, Single, 2.7V, 5.25V, TSSOP

Наличие: 1,119 шт.

Адрес доставки: Москва

Цена: ₽ 525.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3258365

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7781BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7781BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC3258365
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	20 Bit
Рассеяние Мощности	2.10 mW
Частота Выборки	16.7 SPS
Разрешение (биты)	20.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	5.1 mm
Ширина	5.1 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7781BRUZ описание продукта

Product Details

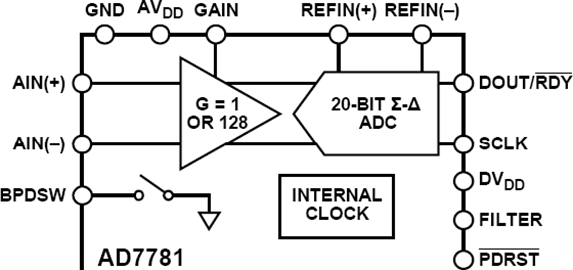

The AD7781 is a complete low power front-end solution for bridge sensor products, including weigh scales, strain gages, and pressure sensors. It contains a precision low power 20-bit sigma-delta (Σ-Δ) ADC, an on-chip, low noise programmable gain amplifier (PGA), and an on-chip oscillator.
Consuming only 330 μA, the AD7781 is particularly suitable for portable or battery-operated products where very low power is required. The AD7781 also has a power-down mode that allows the user to switch off the power to the bridge sensor and power down the AD7781 when not converting, thus increasing the battery life of the product.
For ease of use, all the features of the AD7781 are controlled by dedicated pins. Each time that a data read occurs, eight status bits are appended to the 20-bit conversion. These status bits contain a pattern sequence that can be used to confirm the validity of the serial transfer.
The on-chip PGA has a gain of 1 or 128, supporting a full-scale differential input of ±5 V or ±39 mV. The device has two filter response options. The filter response at the 16.7 Hz update rate provides superior dynamic performance. The settling time is 120 ms at this update rate. At the 10 Hz update rate, the filter response provides better than -45 dB of stop-band attenuation. In load cell applications, this stop-band rejection is useful to reject low frequency mechanical vibrations of the load cell. The settling time is 300 ms at this update rate. Simultaneous 50 Hz/60 Hz rejection occurs at both the 10 Hz and 16.7 Hz update rates.
The AD7781 operates with a power supply from 2.7 V to 5.25 V. It is available in a narrow body, 14-lead SOIC package and in a 16-lead TSSOP package.
**Applications**
Weigh scales
Pressure measurement
Industrial process control
Portable instrumentation
### Features and Benefits
Pin-programmable filter response
Update rate: 10 Hz or 16.7 Hz
Pin-programmable in-amp gain
Pin-programmable power-down and reset
Status function
|
Internal clock oscillator
Internal bridge power-down switch
Current:
115 μA typical (Gain = 1)
330 μA typical (Gain = 128)
Simultaneous 50 Hz/60 Hz rejection
Please see data sheet for additional features
---|---
