MDC3105DMT1G Купить - ON Semiconductor Драйвер FET

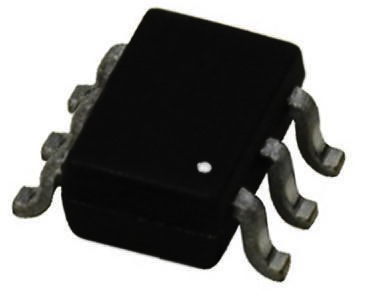

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MDC3105DMT1G

ON Semiconductor

MDC3105DMT1G, MOSFET Power Driver, 400mA, 6V, 6Pin SC-74

Наличие: 273 шт.

Адрес доставки: Москва

Цена: ₽ 39.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC998970

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MDC3105DMT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MDC3105DMT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC998970
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-74
Напряжение Питания (DC)	6.00V (max)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходной Ток	400 mA
Количество Стежков	6 Position
Рассеяние Мощности	380 mW
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	380 mW
Напряжение питания	6 V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	3 V
Входное напряжение	6 V
Длина	3.1 mm
Ширина	1.7 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MDC3105DMT1G описание продукта

This Relay Driver is intended to replace an array of three to six discrete components with an integrated SMT part. It can be used to switch 3 to 6 Vdc inductive loads such as relays, solenoids, incandescent lamps and small DC motors without the need of a free-wheeling diode.
Features
---
|
Provides a Robust Driver Interface between D.C. Relay Coil and Sensitive Logic Circuits
Optimized to Switch Relays from a 3 V to 5 V Rail
Capable of Driving Relay Coils Rated up to 2.5 W at 5 V
Features Low Input Drive Current and Good Back-to-Front Transient Isolation
Internal Zener Eliminates Need for Free-Wheeling Diode
Internal Zener Clamp Routes Induced Current to Ground for Quieter System Operation
Guaranteed Off State with no Input Connection
Supports Large Systems with Minimal Off-State Leakage
ESD Resistant in Accordance with the Class 1C Human Body Model
Low Sat Voltage Reduces System Current Drain by Allowing Use of Higher Resistance Relay Coils

Показывать

MDC3105DMT1G Даташит PDF

14 страницы, 213 КБ

10/20/2009

просматривать

MDC3105DMT1G Даташит PDF

14 страницы, 199 КБ

10/20/2009

просматривать

MDC3105DMT1G Даташит PDF

14 страницы, 236 КБ

03/28/2012

просматривать

MDC3105DMT1G Даташит PDF

10 страницы, 212 КБ

06/01/2014

просматривать

MDC3105DMT1G Другие Даташит

12 страницы, 119 КБ

12/15/2005

просматривать

MDC3105DMT1G Другие Даташит

10 страницы, 135 КБ

07/06/2012

просматривать

MDC3105DMT1G Чертежные схемы

2 страницы, 33 КБ

10/10/2016

просматривать

MDC3105DMT1G Чертежные схемы

2 страницы, 55 КБ

06/08/2012

просматривать

MDC3105DMT1G Упаковка

15 страницы, 177 КБ

03/13/2018

просматривать

MDC3105DMT1G Упаковка

14 страницы, 181 КБ

10/27/2016

просматривать
