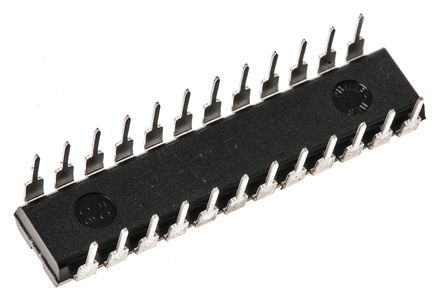

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7714YNZ

ADI

ANALOG DEVICES AD7714YNZ Analogue to Digital Converter, 24Bit, 19.2KSPS, Single, 2.7V, 5.25V, DIP

Наличие: 1,216 шт.

Адрес доставки: Москва

Цена: ₽ 1,353.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC4623939

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7714YNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7714YNZ
Производитель	ADI
ЧипСити Номер продукта	CC4623939
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	DIP-24
Напряжение Питания (DC)	2.70V (min)
Ток Питания	600 µA
Количество Цепей	1 Circuit
Количество Каналов	5 Channel
Количество Стежков	24 Position
Количество Битов	24 Bit
Рассеяние Мощности	3.75 mW
Частота Выборки	1 ksps
Потребляемая Мощность	3.75 mW
Разрешение (биты)	24.0 Bit
Входная Ёмкость	7.00 pF
Входной Импеданс	9.00 GΩ
Количество АЦП	1 ADC
Количество входов	3, 5 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	4.75 mW
Количество входных каналов	5 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	31.75 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7714YNZ описание продукта

Product Details
The AD7714 is a complete analog front end for low-frequency measurement applications. The device accepts low level signals directly from a transducer and outputs a serial digital word. It employs a sigma-delta conversion technique to realize up to 24 bits of no missing codes performance. The input signal is applied to a proprietary programmable gain front end based around an analog modulator. The modulator output is processed by an on-chip digital filter. The first notch of this digital filter can be programmed via the on-chip control register allowing adjustment of the filter cutoff and settling time.
The part features three differential analog inputs (which can also be configured as five pseudo-differential analog inputs) as well as a differential reference input. The AD7714 thus performs all signal conditioning and conversion for a system consisting of up to five channels. A new Y grade has recently been added to the existing range. Compared to the A grades this new grade has an extended operating temperature range, schmitt trigger inputs on SCLK and DIN, tighter linearity specifications, lower power consumption and is available in a smaller package.
The AD7714 is ideal for use in smart microcontroller- or DSP-based systems. It features a serial interface that can be configured for three-wire operation. Gain settings, signal polarity and channel selection can be configured in software using the serial port. The AD7714 provides self-calibration, system calibration and background calibration options and also allows the user to read and write the on-chip calibration registers.
CMOS construction ensures very low power dissipation, and the power-down mode reduces the standby power consumption to 15 µW typical at 3 V. Minimum operating voltage for the A grades is 3 V and 2.7 V for the Y grades. The A grades are available in a 24-pin, 0.3 inch-wide, plastic dual-in-line package (DIP); a 24 lead small outline (SOIC) package and a 28-lead shrink small outline package (SSOP). The new Y grade is available in a 24-pin, 0.3 inch-wide, plastic dual-in-line package (DIP); a 24 lead small outline (SOIC) package and a 24-lead Thin Shrink Small Outline Package (TSSOP).
### Features and Benefits
Charge Balancing ADC
24 Bits No Missing Codes
0.0015% Nonlinearity
Five-Channel Programmable Gain Front End
Gains from 1 to 128
Can Be Configured as Three Fully Differential
Inputs or Five Pseudo-Differential Inputs
Three-Wire Serial Interface
SPI®, QSPI™, MICROWIRE™ and DSP Compatible
3 V (AD7714-3) or 5 V (AD7714-5) Operation
Low Current (350 µA typ) with Power-Down (5 µA typ)
Low Noise (<150 nV rms)
Low-Pass Filter with Programmable Filter Cutoffs
Please see data sheet for additional features
