AD7710ARZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

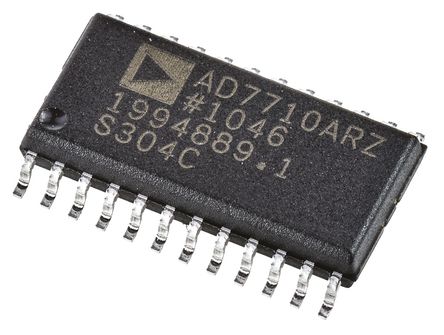

AD7710ARZ

ADI

Analog to Digital Converter, 24Bit, 1.028KSPS, Single, 5V, 10V, SOIC

Наличие: 1,157 шт.

Адрес доставки: Москва

Цена: ₽ 7,893.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1348793

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7710ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7710ARZ
Производитель	ADI
ЧипСити Номер продукта	CC1348793
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	5.00V (min)
Рабочее Напряжение	5 V
Ток Питания	4.00 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	24 Position
Количество Битов	24 Bit
Рассеяние Мощности	30 mW
Частота Выборки	1 ksps
Потребляемая Мощность	30 mW
Разрешение (биты)	24.0 Bit
Входная Ёмкость	20.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	52.5 mW
Количество входных каналов	2 Channel
Напряжение питания (Макс)	10 V
Напряжение питания (мин)	5 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
	Показывать Просмотр аналоги замена

AD7710ARZ описание продукта

GENERAL DESCRIPTION
The AD7710 is a complete analog front end for low frequency measurement applications. The device accepts low level signals directly from a strain gage or transducer and outputs a serial digital word. It employs a sigma-delta conversion technique to realize up to 24 bits of no missing codes performance. The input signal is applied to a proprietary programmable gain front end
based around an analog modulator. The modulator output is processed by an on-chip digital filter. The first notch of this digital filter can be programmed via the on-chip control register,
allowing adjustment of the filter cutoff and settling time.
FEATURES
Charge Balancing ADC
24 Bits, No Missing Codes
±0.0015% Nonlinearity
2-Channel Programmable Gain Front End
Gains from 1 to 128
Differential Inputs
Low-Pass Filter with Programmable Filter Cutoffs
Ability to Read/Write Calibration Coefficients
Bidirectional Microcontroller Serial Interface
Internal/External Reference Option
Single- or Dual-Supply Operation
Low Power (25 mW Typ) with Power-Down Mode
(7 mW Typ)
APPLICATIONS
Weigh Scales
Thermocouples
Process Control
Smart Transmitters
Chromatography

Показывать

AD7710ARZ Даташит PDF

32 страницы, 260 КБ

03/26/2004
