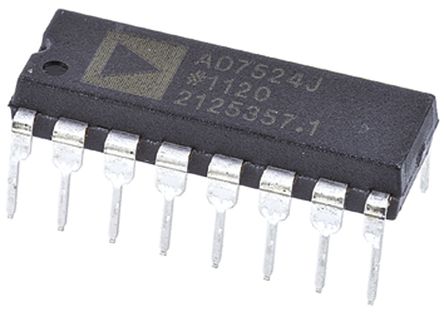

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7524JNZ

ADI

ANALOG DEVICES AD7524JNZ Digital to Analog Converter, 8Bit, 4MSPS, Parallel, 5V to 15V, DIP, 16Pins

Наличие: 1,157 шт.

Адрес доставки: Москва

Цена: ₽ 1,252.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC156696

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7524JNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7524JNZ
Производитель	ADI
ЧипСити Номер продукта	CC156696
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Количество Выходных Интерфейсов	1 Output
Ток Питания	2 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	4.00 MHz
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	1 DAC
Напряжение питания	5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	5 V
Длина	20.07 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7524JNZ описание продукта

The AD7524JNZ is an 8-bit monolithic CMOS Digital-to-analog Converter (DAC) designed for direct interface to most microprocessors. Basically an 8-bit DAC with input latches, the AD7524 load cycle is similar to the write cycle of a random access memory. Using an advanced thin-film on CMOS fabrication process, the AD7524 provides accuracy to 1/8LSB with a typical power dissipation of less than 10mW. A newly improved design eliminates the protection Schottky previously required and guarantees TTL compatibility when using a 5V supply. Loading speed has been increased for compatibility with most microprocessors. Featuring operation from 5 to 15V, the AD7524 interfaces directly to most microprocessor buses or output ports. Excellent multiplying characteristics make the AD7524 an ideal choice for many microprocessor controlled gain setting and many applications.
Microprocessor compatible
On-chip data latches
Endpoint linearity
Low power consumption

Показывать

AD7524JNZ Даташит PDF

8 страницы, 163 КБ

09/04/1996
