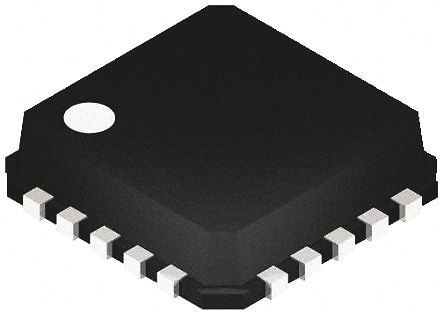

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7298BCPZ

ADI

ANALOG DEVICES AD7298BCPZ Analog to Digital Converter, 12Bit, 1MSPS, Single, 1.65V, 3.6V, LFCSP

Наличие: 2,951 шт.

Адрес доставки: Москва

Цена: ₽ 557.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC459081

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7298BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7298BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC459081
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	LFCSP-20
Напряжение Питания (DC)	1.65V (min)
Ток Питания	6.30 mA
Количество Цепей	1 Circuit
Количество Каналов	9 Channel
Количество Стежков	20 Position
Количество Битов	12 Bit
Рассеяние Мощности	22.7 mW
Частота Выборки	1 Msps
Разрешение (биты)	12.0 Bit
Входная Ёмкость	32.0 pF
Количество АЦП	1 ADC
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	22.7 mW
Количество входных каналов	8 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Входное напряжение	2.5 V
Длина	4.1 mm
Ширина	4.1 mm
Высота	0.73 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7298BCPZ описание продукта

The AD7298BCPZ is a 12-bit high speed low power 8-channel successive approximation Analog-to-digital Converter (ADC) with an internal temperature sensor. The part operates from a single 3.3V power supply and features throughput rates up to 1MSPS. The device contains a low noise, wide bandwidth track-and-hold amplifier that can handle input frequencies in excess of 30MHz. It offers a programmable sequencer, which enables the selection of a pre-programmable sequence of channels for conversion. The device has an on-chip, 2.5V reference that can be disabled to allow the use of an external reference. It includes a high accuracy band gap temperature sensor, which is monitored and digitized by the 12-bit ADC to give a resolution of 0.25°C. The device offers a 4-wire serial interface compatible with SPI and DSP interface standards. It uses advanced design techniques to achieve very low power dissipation at high throughput rates.
Temperature sensor accuracy of ±1°C
Internal power-on reset
High speed serial interface SPI
High throughput rate of 1MSPS with low power consumption
