AD7265BCPZ

ADI

12Channel Dual ADC SAR 1MSPS 12Bit Serial 32Pin LFCSP EP Tray

Наличие: 1,259 шт.

Адрес доставки: Москва

Цена: ₽ 1,823.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC294196

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7265BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7265BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC294196
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Ток Питания	2.30 mA
Количество Цепей	2 Circuit
Количество Каналов	12 Channel
Количество Стежков	32 Position
Количество Битов	12 Bit
Рассеяние Мощности	21 W
Частота Выборки	1 Msps
Разрешение (биты)	12.0 Bit
Входная Ёмкость	45.0 pF
Количество АЦП	2 ADC
Количество входов	6, 12 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	21 mW
Количество входных каналов	12, 6 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.5V, 5V
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7265BCPZ описание продукта

Product Details
The AD7265 is a dual, 12-bit, high speed, low power, successive approximation ADC that operates from a single 2.7 V to 5.25 V power supply and features throughput rates of up to 1 MSPS. The device contains two ADCs, each preceded by a 3-channel multiplexer, and a low noise, wide bandwidth track-and-hold amplifier that can handle input frequencies in excess of 30 MHz.
The conversion process and data acquisition use standard control inputs allowing easy interfacing to microprocessors or DSPs. The input signal is sampled on the falling edge of CS; conversion is also initiated at this point. The conversion time is determined by the SCLK frequency. The AD7265 uses advanced design techniques to achieve very low power dissipation at high throughput rates. With 5 V supplies and a 1 MSPS throughput rate, the part consumes 4 mA maximum. The part also offers flexible power/throughput rate management when operating in normal mode, because the quiescent current consumption is so low.
The analog input range for the part can be selected to be a 0 V to VREF(or 2 × VREF) range, with either straight binary or twos complement output coding. The AD7265 has an on-chip 2.5 V reference that can be overdriven when an external reference is preferred. This external reference range is 100 mV to VDD. The AD7265 is available in 32-lead LFCSP and 32-lead TQFP.
**Product Highlights**
1. Two Complete ADC Functions Allow Simultaneous Sampling and Conversion of Two Channels.
Each ADC has three fully/pseudo differential pairs, or six single-ended channels, as programmed. The conversion result of both channels is simultaneously available on separate data lines, or in succession on one data line if only one serial port is available.
2. High Throughput with Low Power Consumption.
The AD7265 offers a 1 MSPS throughput rate with 9 mW maximum power dissipation when operating at 3 V.
3. The AD7265 offers both a standard 0 V to VREF input range and a 2 × V REF input range.
4. No Pipeline Delay.
The part features two standard successive approximation ADCs with accurate control of the sampling instant via a CS input and once off conversion control.
### Features and Benefits
Dual 12-bit, 3-channel ADC
Throughput rate: 1 MSPS
Specified for VDD of 2.7 V to 5.25 V
Power consumption
7 mW at 1 MSPS with 3 V supplies
17 mW at 1 MSPS with 5 V supplies
Pin-configurable analog inputs
12-channel single-ended inputs
6-channel fully differential inputs
6-channel pseudo differential inputs
70 dB SINAD at 50 kHz input frequency
Accurate on-chip reference: 2.5 V
±0.2% maximum at 25°C, 20 ppm/°C maximum
Dual conversion with read 875 ns, 16 MHz SCLK
High speed serial interface
SPI®-/QSPI™-/MICROWIRE™-/DSP-compatible
−40°C to +125°C operation
Shutdown mode: 1 µA maximum

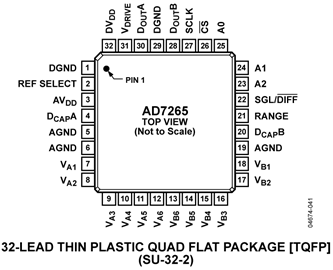

32-lead LFCSP and 32-lead TQFP
