AD693AQ Купить - ADI Видеоусилитель

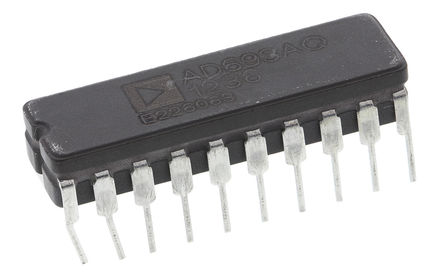

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD693AQ

ADI

Sensor and Detector Interface 36V 3-Wire 20Pin CDIP Tube

Наличие: 924 шт.

Адрес доставки: Москва

Цена: ₽ 1,300.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC947354

Категория продукта:

Видеоусилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD693AQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD693AQ
Производитель	ADI
ЧипСити Номер продукта	CC947354
Категория продукта	Видеоусилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	CDIP-20
Напряжение Питания (DC)	36.0V (max)
Выходной Ток	25.0 mA
Ток Питания	20 mA
Количество Каналов	1 Channel
Количество Стежков	20 Position
Коэффициент Ослабления Синфазного Сигнала	100 dB
Ток Покоя	500 µA
Входное Напряжение Смещения	0.2 mV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	100 dB
Напряжение питания	12V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	12 V
Входное напряжение	12V ~ 36V
Длина	26.92 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD693AQ описание продукта

The AD693AQ is a Loop-powered Sensor Transmitter which accepts low-level inputs from a variety of transducers to control a standard 4 to 20mA, Two-Wire current loop. An on-chip voltage reference and auxiliary amplifier are provided for transducer excitation, up to 3.5mA of excitation current is available when the device is operated in the loop-powered mode. Alternatively, the device may be locally powered for three-wire applications when 0 to 20mA operation is desired. Active laser trimming of the AD693"s thin-film resistors result in high levels of accuracy without the need for additional adjustments and calibration. Total unadjusted error is tested on every device to be less than 0.5% of full scale at +25°C and less than 0.75% over the industrial temperature range. Residual nonlinearity is under 0.05%.
Loop-powered operation
Precalibrated 30 or 60mV input spans
Independently adjustable output span and zero
Precalibrated output spans
Precalibrated 100V RTD interface
Uncommitted auxiliary amp for extra flexibility

Показывать

AD693AQ Даташит PDF

12 страницы, 497 КБ

10/31/1995
