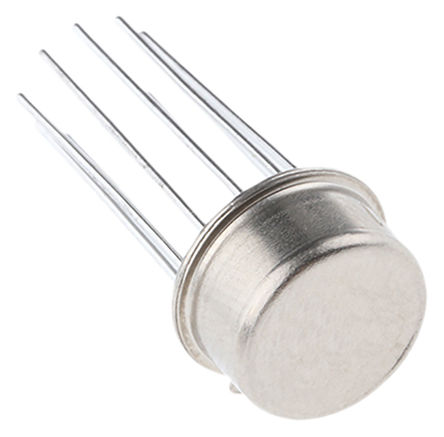

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD537JH

ADI

ANALOG DEVICES AD537JH Voltage to Frequency Converter, 150kHz, 0Hz to 150kHz, 0.05%, 5V to 36V, TO-100, 10Pins

Наличие: 975 шт.

Адрес доставки: Москва

Цена: ₽ 6,180.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC353100

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD537JH характеристики

Атрибут	Значение атрибута
Номенклатура	AD537JH
Производитель	ADI
ЧипСити Номер продукта	CC353100
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	10 Pin
Корпус/Пакет	TO-100-10
Частота	150 kHz
Ток Питания	2.50 mA
Количество Стежков	10 Position
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	5V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	4.5 V
Длина	9.4 mm
Ширина	9.4 mm
Высота	4.7 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD537JH описание продукта

The AD537JH is a monolithic Voltage-to-frequency Converter consisting of an input amplifier, a precision oscillator system, an accurate internal reference generator and a high current output stage. Only a single external RC network is required to set up any full-scale (F.S.) frequency up to 100kHz and any F.S. input voltage up to ±30V. Linearity error is as low as ±0.05% for 10kHz F.S. and operation is guaranteed over an 80dB dynamic range. The overall temperature coefficient (excluding the effects of external components) is typically ±30ppm/°C. The AD537 operates from a single supply of 5 to 36V and consumes only 1.2mA quiescent current. A temperature-proportional output, scaled to 1.00mV/K, enables the circuit to be used as a reliable temperature-to-frequency converter; in combination with the fixed reference output of 1.00V, offset scales such as 0°C or 0°F can be generated.
Versatile input amplifier
Positive or negative voltage modes
Negative current mode
High input impedance, low drift
Thermometer output ( mV/K)
