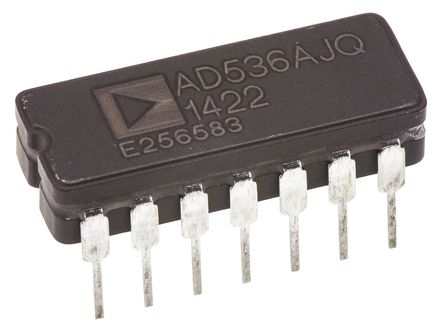

AD536AJQ

ADI

RMS to DC Converter, 0.5%, 450kHz, 0 °C, 70℃, DIP, 14Pins

Наличие: 485 шт.

Адрес доставки: Москва

Цена: ₽ 5,650.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC553833

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD536AJQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD536AJQ
Производитель	ADI
ЧипСити Номер продукта	CC553833
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	CDIP-14
Частота	450 kHz
Номинальная Мощность	500 mW
Выходной Ток	5 mA
Ток Питания	1.2 mA
Количество Каналов	1 Channel
Количество Стежков	14 Position
Рассеяние Мощности	500 mW
Ширина Ленты	450 kHz
Выходной ток (мин)	5 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	2300 kHz
Рассеиваемая Мощность (Макс)	500 mW
точность	0.5 %
Напряжение питания	5V ~ 36V
Длина	19.94 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD536AJQ описание продукта

GENERAL DESCRIPTION
The AD536A is a complete monolithic integrated circuit that performs true rms-to-dc conversion. It offers performance comparable or superior to that of hybrid or modular units costing much more. The AD536A directly computes the true rms value of any complex input waveform containing ac and dc components.
A crest factor compensation scheme allows measurements with 1% error at crest factors up to 7. The wide bandwidth of the device extends the measurement capability to 300 kHz with less than 3 dB errors for signal levels greater than 100 m V.
FEATURES
True rms-to-dc conversion
Laser trimmed to high accuracy
±0.2% maximum error (AD536AK)
±0.5% maximum error (AD536AJ)
Wide response capability
Computes rms of ac and dc signals
450 kHz bandwidth: V rms > 100 mV
2 MHz bandwidth: V rms > 1 V
Signal crest factor of 7 for 1% error
dB output with 60 dB range
Low power: 1.2 mA quiescent current
Single- or dual-supply operation
Monolithic integrated circuit
−55°C to +125°C operation (AD536AS)
