AD536AJH Купить - ADI Детали источника питания

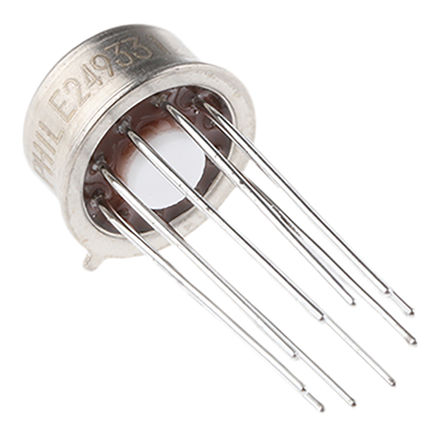

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD536AJH

ADI

ANALOG DEVICES AD536AJH RMS to DC Converter, 0.5%, 2MHz, 0 °C, 70℃, TO-100, 10Pins

Наличие: 1,238 шт.

Адрес доставки: Москва

Цена: ₽ 1,675.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC513864

Категория продукта:

Детали источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD536AJH характеристики

Атрибут	Значение атрибута
Номенклатура	AD536AJH
Производитель	ADI
ЧипСити Номер продукта	CC513864
Категория продукта	Детали источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	10 Pin
Корпус/Пакет	TO-100-10
Выходной Ток	5 mA
Ток Питания	1.2 mA
Количество Каналов	1 Channel
Количество Стежков	10 Position
Рассеяние Мощности	500 mW
Ширина Ленты	2 MHz
Выходной ток (мин)	5 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	2300 kHz
Рассеиваемая Мощность (Макс)	500 mW
точность	0.5 %
Напряжение питания	5V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	5 V
Длина	9.4 mm
Ширина	9.4 mm
Высота	4.7 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD536AJH описание продукта

GENERAL DESCRIPTION
The AD536A is a complete monolithic integrated circuit that performs true rms-to-dc conversion. It offers performance comparable or superior to that of hybrid or modular units costing much more. The AD536A directly computes the true rms value of any complex input waveform containing ac and dc components.
A crest factor compensation scheme allows measurements with 1% error at crest factors up to 7. The wide bandwidth of the device extends the measurement capability to 300 kHz with less than 3 dB errors for signal levels greater than 100 m V.
FEATURES
True rms-to-dc conversion
Laser trimmed to high accuracy
±0.2% maximum error (AD536AK)
±0.5% maximum error (AD536AJ)
Wide response capability
Computes rms of ac and dc signals
450 kHz bandwidth: V rms > 100 mV
2 MHz bandwidth: V rms > 1 V
Signal crest factor of 7 for 1% error
dB output with 60 dB range
Low power: 1.2 mA quiescent current
Single- or dual-supply operation
Monolithic integrated circuit
−55°C to +125°C operation (AD536AS)
