AD5791BRUZ Купить - ADI Преобразователь DA

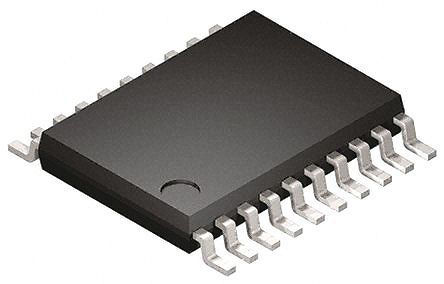

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5791BRUZ

ADI

ANALOG DEVICES AD5791BRUZ Digital to Analog Converter, 20Bit, 1MSPS, Serial, 2.7V to 5.5V, TSSOP, 20Pins

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 10,091.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1218129

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5791BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5791BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC1218129
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Количество Выходных Интерфейсов	1 Output
Ток Питания	600 µA
Количество Каналов	1 Channel
Количество Стежков	20 Position
Количество Битов	20 Bit
Рассеяние Мощности	126 mW
Частота Выборки	1.00 MHz
Разрешение (биты)	20.0 Bit
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	6.6 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD5791BRUZ описание продукта

The AD5791BRUZ is a Single 20-bit, Unbuffered Voltage Output DAC that operates from a bipolar supply of up to 33V. The AD5791 offers a relative accuracy specification of ±1 LSB maximum and operation is guaranteed monotonic with a ±1 LSB DNL maximum specification. The part uses a versatile 3-wire serial interface that operates at clock rates up to 35MHz and that is compatible with standard SPI, QSPI™, MICROWIRE™ and DSP interface standards. The part incorporates a power-on reset circuit that ensures the DAC output powers up to 0V and in known output impedance state and remains in this state until a valid write to the device takes place. The part provides an output clamp feature that places the output in a defined load state.
7.5nV/√Hz Noise spectral density
0.19 LSB long-term linearity stability
1µs settling time
1.4nV-sec glitch impulse
35MHz Schmitt triggered digital interface
1.8V Compatible digital interface
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD5791BRUZ Даташит PDF

28 страницы, 925 КБ

07/30/2013
