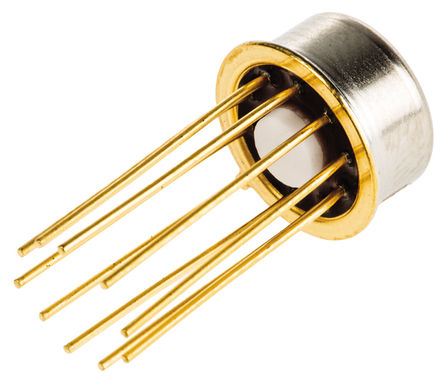

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD534JHZ

ADI

Analog Multiplier/Divider 4Bit 10Pin TO-100

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 1,092.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC365167

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD534JHZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD534JHZ
Производитель	ADI
ЧипСити Номер продукта	CC365167
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	10 Pin
Корпус/Пакет	TO-100-10
Напряжение Питания (DC)	8.00 V, 18.0 V (max)
Выходное Напряжение	11 V
Ток Питания	4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	10 Position
Сопротивление Сток-исток (Открытого Канала)	0.1 Ω
Количество Битов	4 Bit
Рассеяние Мощности	500 mW
Скорость Нарастания	20.0 V/μs
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	8.18 VDC
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	8 V
Входное напряжение	10 V
Длина	9.4 mm
Ширина	9.4 mm
Высота	4.7 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD534JHZ описание продукта

Product Details
The AD534 is a monolithic laser trimmed four-quadrant multiplier divider having accuracy specifications previously found only in expensive hybrid or modular products. A maximum multiplication error of ±0.25% is guaranteed for the AD534L without any external trimming. Excellent supply rejection, low temperature coefficients and long-term stability of the on-chip thin film resistors and buried Zener reference preserve accuracy even under adverse conditions of use. It is the first multiplier to offer fully differential, high impedance operation on all inputs, including the Z input, a feature that greatly increases its flexibility and ease of use. The scale factor is pretrimmed to the standard value of 10.00 V; by means of an external resistor, this can be reduced to values as low as 3 V.
The wide spectrum of applications and the availability of several grades commend this multiplier as the first choice for all new designs. The AD534J (±1% maximum error), AD534K (±0.5% maximum), and AD534L (±0.25% maximum) are specified for operation over the 0°C to +70°C temperature range. The AD534S (±1% maximum) and AD534T (±0.5% maximum) are specified over the extended temperature range, −55°C to +125°C. All grades are available in hermetically sealed TO-100 metal cans and SBDIP packages. AD534K, AD534S, and AD534T chips are also available.
**APPLICATIONS**
High quality analog signal processing
Differential ratio and percentage computations
Algebraic and trigonometric function synthesis
Wideband, high crest rms-to-dc conversion<
Accurate voltage controlled oscillators and filters
Available in chip form
### Features and Benefits
Pretrimmed to ±0.25% max 4-Quadrant
Error (AD534L)
All Inputs (X, Y and Z) Differential,
High Impedance for [(X1 - X2) (Y1 - Y2)/10 V] + Z2 Transfer Function
Scale-Factor Adjustable to Provide up to X100 Gain
Low Noise Design: 90 µV rms, 10 Hz-10 kHz
Low Cost, Monolithic Construction
Excellent Long Term Stability

Показывать

AD534JHZ Даташит PDF

20 страницы, 327 КБ

11/27/2013
