AD534KDZ Купить - ADI Активная деталь

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

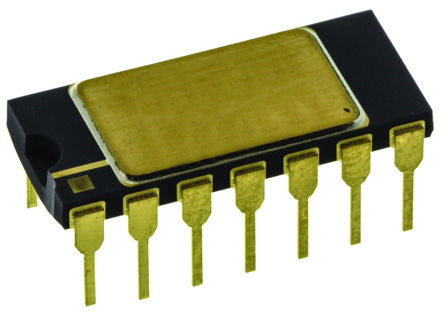

AD534KDZ

ADI

Analog Multiplier/Divider 4Bit 14Pin TO-116 Tube

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 9,921.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC652040

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD534KDZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD534KDZ
Производитель	ADI
ЧипСити Номер продукта	CC652040
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	CDIP-14
Напряжение Питания (DC)	8.00 V, 18.0 V (max)
Выходное Напряжение	11 V
Ток Питания	4 mA
Количество Цепей	1 Circuit
Количество Стежков	14 Position
Количество Битов	4 Bit
Рассеяние Мощности	500 mW
Скорость Нарастания	20.0 V/μs
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	8 V
Входное напряжение	10 V
Длина	17.78 mm
Ширина	7.37 mm
Высота	2.41 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD534KDZ описание продукта

Product Details
The AD534 is a monolithic laser trimmed four-quadrant multiplier divider having accuracy specifications previously found only in expensive hybrid or modular products. A maximum multiplication error of ±0.25% is guaranteed for the AD534L without any external trimming. Excellent supply rejection, low temperature coefficients and long-term stability of the on-chip thin film resistors and buried Zener reference preserve accuracy even under adverse conditions of use. It is the first multiplier to offer fully differential, high impedance operation on all inputs, including the Z input, a feature that greatly increases its flexibility and ease of use. The scale factor is pretrimmed to the standard value of 10.00 V; by means of an external resistor, this can be reduced to values as low as 3 V.
The wide spectrum of applications and the availability of several grades commend this multiplier as the first choice for all new designs. The AD534J (±1% maximum error), AD534K (±0.5% maximum), and AD534L (±0.25% maximum) are specified for operation over the 0°C to +70°C temperature range. The AD534S (±1% maximum) and AD534T (±0.5% maximum) are specified over the extended temperature range, −55°C to +125°C. All grades are available in hermetically sealed TO-100 metal cans and SBDIP packages. AD534K, AD534S, and AD534T chips are also available.
**APPLICATIONS**
High quality analog signal processing
Differential ratio and percentage computations
Algebraic and trigonometric function synthesis
Wideband, high crest rms-to-dc conversion<
Accurate voltage controlled oscillators and filters
Available in chip form
### Features and Benefits
Pretrimmed to ±0.25% max 4-Quadrant
Error (AD534L)
All Inputs (X, Y and Z) Differential,
High Impedance for [(X1 - X2) (Y1 - Y2)/10 V] + Z2 Transfer Function
Scale-Factor Adjustable to Provide up to X100 Gain
Low Noise Design: 90 µV rms, 10 Hz-10 kHz
Low Cost, Monolithic Construction
Excellent Long Term Stability
