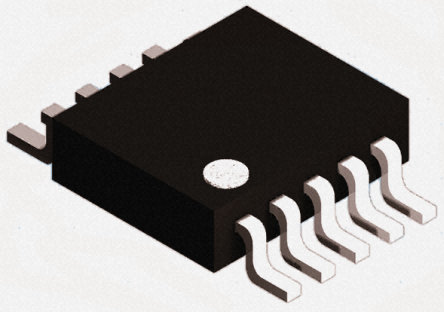

AD5304BRMZ

ADI

Digital to Analog Converter, 8Bit, 167KSPS, Serial, 2.5V to 5.5V, SOP, 10Pins

Наличие: 882 шт.

Адрес доставки: Москва

Цена: ₽ 463.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC286244

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5304BRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5304BRMZ
Производитель	ADI
ЧипСити Номер продукта	CC286244
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	4 Output
Ток Питания	600 µA
Количество Каналов	4 Channel
Количество Стежков	10 Position
Количество Битов	8 Bit
Рассеяние Мощности	4.5 mW
Частота Выборки	167 kHz
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	4.5 mW
Количество ЦАПов	4 DAC
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2014/06/16
	Показывать Просмотр аналоги замена

AD5304BRMZ описание продукта

The AD5304BRMZ is a quad 8-bit buffered voltage output Digital-to-analog Converter (DAC) operates from a single 2.5 to 5.5V supply, consuming 500µA at 3V. Its on-chip output amplifier allows rail-to-rail output swing to be achieved with a slew rate of 0.7V/µs. A 3-wire serial interface is used and it operates at clock rates up to 30MHz and is compatible with standard SPI, QSPI, MICROWIRE and DSP interface standards. The outputs of DAC can be updated simultaneously using the software LDAC function. The parts incorporate a power-on reset circuit and ensure that the DAC outputs power up to 0V and remains there until a valid write takes place to the device. The parts contain a power-down feature that reduces the current consumption of the device to 200nA at 5V. The low power consumption of this part in normal operation makes them ideally suited to portable battery-operated equipment.
Guaranteed monotonic by design over all codes
Double-buffered input logic
Simultaneous update of outputs

Показывать

AD5304BRMZ Даташит PDF

17 страницы, 531 КБ

01/28/2010
