AD5301BRMZ

ADI

ANALOG DEVICES AD5301BRMZ Digital to Analog Converter, 8Bit, 167KSPS, Serial, 2.5V to 5.5V, SOP, 8Pins

Наличие: 1,267 шт.

Адрес доставки: Москва

Цена: ₽ 239.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC323426

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5301BRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5301BRMZ
Производитель	ADI
ЧипСити Номер продукта	CC323426
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	1 Output
Ток Питания	150 µA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	8 Bit
Рассеяние Мощности	750 µW
Частота Выборки	167 kHz
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5301BRMZ описание продукта

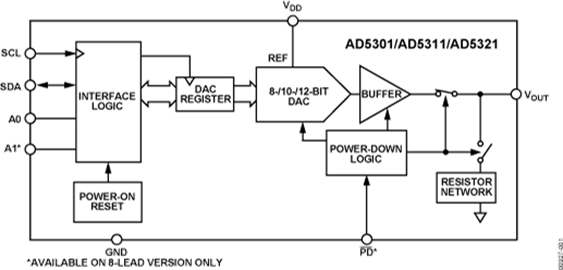

The AD5301BRMZ is a single 8-bit buffered voltage-output Digital-to-analog Converter (DAC) operates from a single 2.5 to 5.5V supply, consuming 120µA at 3V. The on-chip output amplifier allows rail-to-rail output swing with a slew rate of 0.7V/µs. It uses a 2-wire serial interface that operates at clock rates up to 400kHz. Multiple devices can share the same bus. The reference for the DAC is derived from the power supply inputs and thus gives the widest dynamic output range. This part incorporates a power-on reset circuit, which ensures that the DAC output powers up to 0V and remains there until a valid write takes place. The part contains a power-down feature that reduces the current consumption of the device to 50nA at 3V and provides software-selectable output loads while in power-down mode. The low power consumption in normal operation makes this DAC ideally suited to portable battery-operated equipment.
Data read-back capability
Guaranteed monotonic by design over all codes
Reference derived from power supply
Power-ON reset to 0V
On-chip rail-to-rail output buffer amplifier
3 Power-down functions
