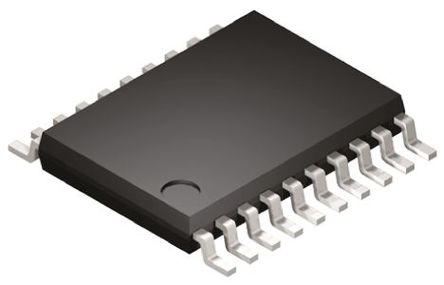

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5254BRUZ100

ADI

AD5254BRUZ100, Digital Potentiometer 100K 256Position Linear 4Channel Serial-2 Wire, Serial-I2C 20Pin TSSOP

Наличие: 920 шт.

Адрес доставки: Москва

Цена: ₽ 390.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC442409

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5254BRUZ100 характеристики

Атрибут	Значение атрибута
Номенклатура	AD5254BRUZ100
Производитель	ADI
ЧипСити Номер продукта	CC442409
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Частота	400 KHz
Напряжение Питания (DC)	2.25V (min)
Допустимое Отклонение Ёмкости	±20 %
Ток Питания	0.005 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	256 Position
Тактовая Частота	400 kHz
Сопротивление	100 kΩ
Допустимое Отклонение Сопротивления	±30 %
Ток Покоя	5.00 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	4 MHz
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.25 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Коэффициент Температуры	±650 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5254BRUZ100 описание продукта

Product Details
The AD5253/AD5254 are quad-channel, I2C®, nonvolatile mem-ory, digitally controlled potentiometers with 64/256 positions, respectively. These devices perform the same electronic adjust-ment functions as mechanical potentiometers, trimmers, and variable resistors.
The parts’ versatile programmability allows multiple modes of operation, including read/write access in the RDAC and EEMEM registers, increment/decrement of resistance, resistance changes in ±6 dB scales, wiper setting readback, and extra EEMEM for storing user-defined information, such as memory data for other components, look-up table, or system identification information.
The AD5253/AD5254 allow the host I2C controllers to write any of the 64-/256-step wiper settings in the RDAC registers and store them in the EEMEM. Once the settings are stored, they are restored automatically to the RDAC registers at system power-on; the settings can also be restored dynamically.
The AD5253/AD5254 provide additional increment, decrement, +6 dB step change, and –6 dB step change in synchronous or asynchronous channel update mode. The increment and decrement functions allow stepwise linear adjustments, with a ± 6 dB step change equivalent to doubling or halving the RDAC wiper setting. These functions are useful for steep-slope, nonlinear adjustments, such as white LED brightness and audio volume control.
The AD5253/AD5254 have a patented resistance-tolerance storing function that allows the user to access the EEMEM and obtain the absolute end-to-end resistance values of the RDACs for precision applications.
The AD5253/AD5254 are available in TSSOP-20 packages in 1 kΩ, 10 kΩ, 50 kΩ, and 100 kΩ options. All parts are guaranteed to operate over the –40°C to +85°C extended industrial temperature range.
1The terms nonvolatile memory and EEMEM are used interchangeably.
2The terms digital potentiometer and RDAC are used interchangeably.
### Features and Benefits
Quad 256-position resolution
1 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
Nonvolatile memory1 stores wiper settings w/write protection
Power-on refreshed to EEMEM settings in 300 μs typ
EEMEM rewrite time = 540 μs typ
Resistance tolerance stored in nonvolatile memory
12 extra bytes in EEMEM for user-defined information
I2C-compatible serial interface
Direct read/write access of RDAC2 and EEMEM registers
Predefined linear increment/decrement commands
Predefined ±6 dB step change commands
See data sheet for additional features

Показывать

AD5254BRUZ100 Даташит PDF

32 страницы, 570 КБ

09/28/2012
