9-146256-0 Купить - TE Connectivity Соединители Плата-плата

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

9-146256-0

TE Connectivity

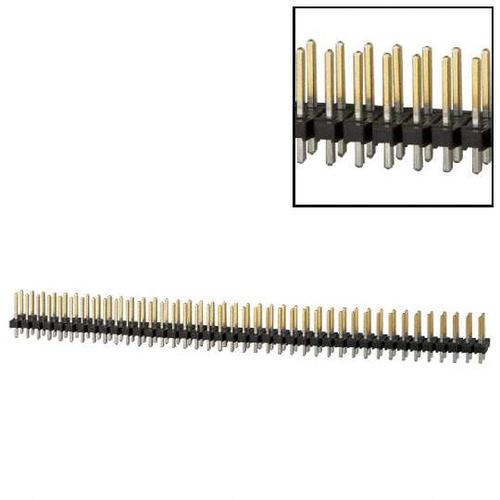

AMP - TE CONNECTIVITY 9-146256-0 Board-To-Board Connector, 2.54mm, 80Contacts, Header, AMPMODU Mod II Series, Through Hole, 2Rows

Наличие: 0 шт.

Адрес доставки:

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC3259810

Категория продукта:

Соединители Плата-плата

3D модель

Оплата:

Обновлено 28.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

9-146256-0 характеристики

Атрибут	Значение атрибута
Номенклатура	9-146256-0
Производитель	TE Connectivity
ЧипСити Номер продукта	CC3259810
Категория продукта	Соединители Плата-плата
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Шаг по Выводам	2.54 mm
Количество Контактов	80 Contact
Род	Male
Покрытие Контакта	Gold, Tin over Nickel
Номинальный Ток	3 A
Сопротивление Изоляции	5000 MΩ
Количество Рядов	2 Row
Ориентация	Vertical
Класс Огнеопасности	UL 94 V-0
Количество Стежков	80 Position
Угол Монтажа	180 °
Текущий рейтинг (Макс)	3A/触头
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-65 ℃
Номинальное напряжение (Макс)	30 VAC
Длина	101 mm
Ширина	4.88 mm
Высота	8.13 mm
Цвет Корпуса	Black
Цвет	Black
Материал Контакта	Phosphor Bronze
Рабочая Температура	-65℃ ~ 105℃
Материал Корпуса	Thermoplastic
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ELV Комплаенс	Compliant
HTS кодекс	8536694040
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

9-146256-0 описание продукта

**TE Connectivity AMPMODU Mod II 2.54mm Double Row Unshrouded Breakaway Headers**
A range of AMPMODU Mod II unshrouded vertical and right angle PCB mount double row breakaway header connectors with a 2.54 x 2.54mm centerline, 0.64mm square posts and solder tails which can be broken to the desired number of postions. These AMPMODU Mod II unshrouded breakaway headers have black or green 94V-0 rated thermoplastic housings and are available with a choice of contact platings and as PCB through hole or SMT mounting. Part numbers X-146269-X have PCB retention tails

Показывать

9-146256-0 Даташит PDF

321 страницы, 12861 КБ

08/19/2011

просматривать

9-146256-0 Даташит PDF

4 страницы, 72 КБ

03/05/2016

просматривать

9-146256-0 Даташит PDF

6 страницы, 858 КБ

08/05/2008

просматривать

9-146256-0 Другие Даташит

3 страницы, 75 КБ

08/29/2017

просматривать

9-146256-0 Другие Даташит

2 страницы, 15 КБ

06/19/2013

просматривать

9-146256-0 Другие Даташит

1 страницы, 199 КБ

12/16/2016

просматривать

9-146256-0 Другие Даташит

1 страницы, 86 КБ

12/20/2008

просматривать

9-146256-0 Чертежные схемы

1 страницы, 253 КБ

12/02/2015

просматривать

9-146256-0 Чертежные схемы

1 страницы, 255 КБ

03/14/2011

просматривать

9-146256-0 Каталог продукции

96 страницы, 3918 КБ

08/08/2008

просматривать
