74VHC08MTCX

Fairchild

AND Gate 4Element 2IN CMOS 14Pin TSSOP T/R

Наличие: 38,622 шт.

Адрес доставки: Москва

Цена: ₽ 10.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC11172163

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74VHC08MTCX характеристики

Атрибут	Значение атрибута
Номенклатура	74VHC08MTCX
Производитель	Fairchild
ЧипСити Номер продукта	CC11172163
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	8 mA
Количество Цепей	4 Circuit
Количество Стежков	14 Position
Количество Вентилей	4 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	5 mm
Ширина	4.4 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

74VHC08MTCX описание продукта

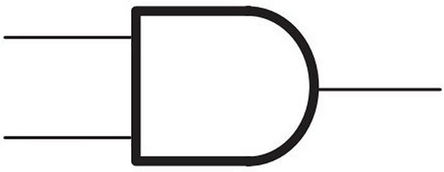

The 74VHC08MTCX is an advanced high speed CMOS 2 input AND Gate fabricated with silicon gate CMOS technology. It achieves the high-speed operation similar to equivalent bipolar schottky TTL while maintaining the CMOS low power dissipation. The internal circuit is composed of 4 stages including buffer output, which provide high noise immunity and stable output. An input protection circuit insures that 0 to 7V can be applied to the input pins without regard to the supply voltage. This device can be used to interface 5 to 3V systems and two supply systems such as battery backup. This circuit prevents device destruction due to mismatched supply and input voltages.
4.3ns Propagation delay (tPD)
28% VCC Minimum high noise immunity (VNIH, VNIL)
Power down protection is provided on all inputs
0.8V Maximum low noise (VOLP)
2µA Maximum low power dissipation (ICC)
Pin and function compatible with 74HC08

Показывать

74VHC08MTCX Даташит PDF

9 страницы, 286 КБ

02/19/1999
