2N6107G Купить - ON Semiconductor Двухполюсный плоскостной транзистор

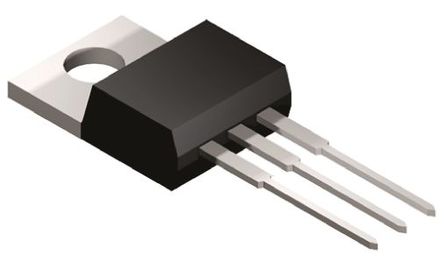

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

2N6107G

ON Semiconductor

TO-220AB PNP 70V 7A

Наличие: 573 шт.

Адрес доставки: Москва

Цена: ₽ 61.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC10477204

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

2N6107G характеристики

Атрибут	Значение атрибута
Номенклатура	2N6107G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC10477204
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Частота	10 MHz
Номинальное Напряжение (DC)	-70.0 V
Номинальный Ток	-7.00 A
Количество Стежков	3 Position
Полярность	PNP, P-Channel
Рассеяние Мощности	40 W
Пробивное Напряжение (Коллектор-Эмиттер)	70 V
Тепловое Сопротивление	3.125℃/W (RθJC)
Непрерывный ток коллектора	7A
hFE Min	30 @2A, 4V
hFE Max	150
Максимальная входная мощность	40 W
Усиление постоянного тока (hFE)	4
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	40000 mW
Длина	10.28 mm
Ширина	4.83 mm
Высота	15.75 mm
Материал	Silicon
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

2N6107G описание продукта

The Power 7A 70 V Bipolar NPN Transistor is designed for use in general-purpose amplifier and switching applications.
Features
---
|
DC Current Gain Specified to 7.0 Amperes
hFE = 30-150 @ IC
hFE = 3.0 Adc 2N6111, 2N6288
hFE = 2.3 (Min) @ IC = 7.0 Adc - All Devices
Collector-Emitter Sustaining Voltage
VCEO(sus) = 30 Vdc (Min) 2N6111, 2N6288
VCEO(sus) = 50 Vdc (Min) - 2N6109
VCEO(sus) = 70 Vdc (Min) - 2N6107, 2N6292
High Current Gain Bandwidth Product
fT = 4.0 MHz (Min) @ IC = 500 mAdc 2N6288, 90, 92
fT = 10 MHz (Min) @ IC = 500 mAdc - 2N6107, 09, 11
TO-220AB Compact Package
Pb-Free Packages are Available
