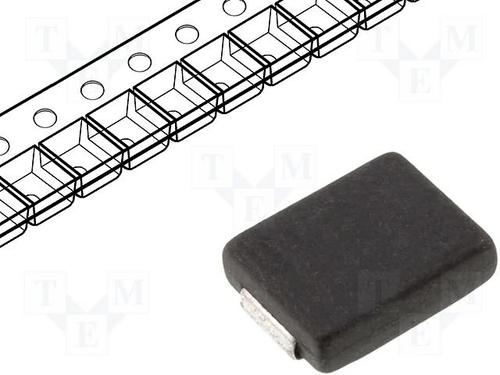

SMCJ78CA

Littelfuse

DIODE TVS 78V 1500W BIDIR 5% SMC

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 28.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Littelfuse

ЧипСити Номер продукта:

CC8244417

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SMCJ78CA характеристики

Атрибут	Значение атрибута
Номенклатура	SMCJ78CA
Производитель	Littelfuse
ЧипСити Номер продукта	CC8244417
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AB
Номинальное Напряжение (DC)	78.0 V
Номинальная Мощность	1.50 kW
Пробивное Напряжение	91.25 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	1.5 kW
Зажимное напряжение	126 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	95.8 V
Пиковая импульсная мощность	1500 W
Минимальное напряжение пробоя	86.7 V
Обратное напряжение пробоя	86.7 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	65 ℃
Температура соединения	-65℃ ~ 150℃
Длина	8.13 mm
Ширина	6.22 mm
Высота	2.62 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SMCJ78CA описание продукта

The SMCJ series surface-mount Transient Voltage Suppression Diode designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. It is ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits. It is used for surface mounted applications in order to optimize board space.
1500W Peak pulse power capability at 10/1000µs waveform
Built-in strain relief
Glass passivated junction
Low inductance
Excellent clamping capability
0.05% Repetition rate (duty cycle)
<1ps from 0V to V(BR) Minimum fast response time
<1µA above 10V Current IR
Available in unidirectional and bidirectional
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
-65 to 150°C Operating temperature range

Показывать

SMCJ78CA Даташит PDF

6 страницы, 962 КБ

11/19/2015
