1SMC24AT3G Купить - ON Semiconductor Телевизионные диоды

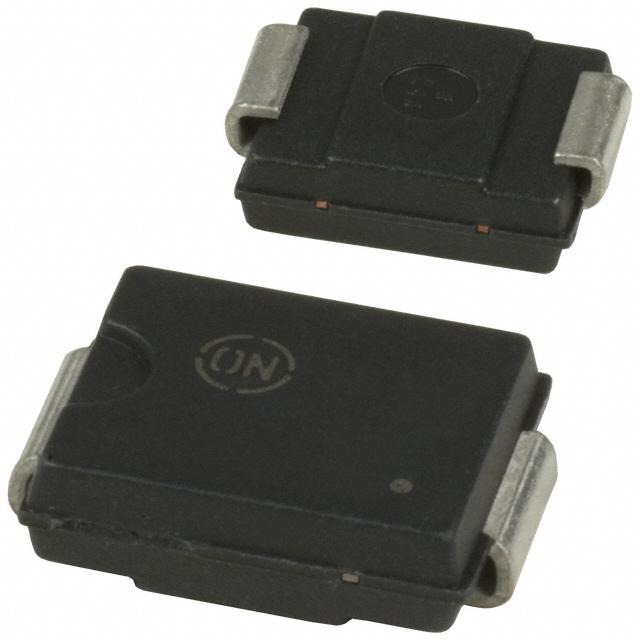

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

1SMC24AT3G

ON Semiconductor

SMC 24V 1500W

Наличие: 573 шт.

Адрес доставки: Москва

Цена: ₽ 27.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC76598793

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

1SMC24AT3G характеристики

Атрибут	Значение атрибута
Номенклатура	1SMC24AT3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC76598793
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AB
Номинальное Напряжение (DC)	90.0 V
Номинальная Мощность	1.50 kW
Безгалогеновый Статус	Halogen Free
Пробивное Напряжение	26.7 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	1.5 kW
Зажимное напряжение	38.9 V
Максимальное повторяющееся обратное напряжение (Vrrm)	24V
Испытательный ток	1 mA
Максимальное напряжение пробоя	29.5 V
Пиковая импульсная мощность	1500 W
Минимальное напряжение пробоя	26.7 V
Обратное напряжение пробоя	26.7 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 150℃
Длина	7.11 mm
Ширина	6.1 mm
Высота	2.41 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

1SMC24AT3G описание продукта

1500 Watt Peak Power Zener Transient Voltage Suppressors Unidirectional
The SMC series is designed to protect voltage sensitive components from high voltage, high energy transients. They have
excellent clamping capability, high surge capability, low zener impedance and fast response time. The SMC series is supplied in ON Semiconductor’s exclusive, cost-effective, highly reliable Surmetic package and is ideally suited for use in communication systems, automotive, numerical controls, process controls, medical equipment, business machines, power supplies and many other industrial/consumer applications.
Features
•Working Peak Reverse Voltage Range − 5.0 V to 78 V
•Standard Zener Breakdown Voltage Range − 6.7 V to 91.25 V
•Peak Power − 1500 W @ 1 ms
•ESD Rating of Class 3 (>16 KV) per Human Body Model
•Maximum Clamp Voltage @ Peak Pulse Current
•Low Leakage < 5 A Above 10 V
•UL 497B for Isolated Loop Circuit Protection
•Maximum Temperature Coefficient Specified
•Response Time is Typically < 1 ns
•Pb−Free Packages are Available
