MIC2287CYD5 TR Купить - Micrel Драйвер LED

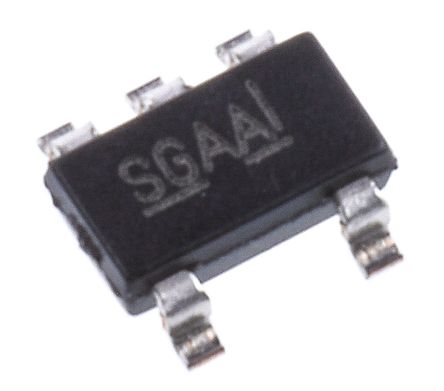

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MIC2287CYD5 TR

Micrel

MIC2287 Series 20mA 10V 1.2MHz Surface Mount PWM White LED Driver - SOT-23-5

Наличие: 1,119 шт.

Адрес доставки: Москва

Цена: ₽ 63.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Micrel

ЧипСити Номер продукта:

CC131287711

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MIC2287CYD5 TR характеристики

Атрибут	Значение атрибута
Номенклатура	MIC2287CYD5 TR
Производитель	Micrel
ЧипСити Номер продукта	CC131287711
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Частота	1.05MHz ~ 1.35MHz
Напряжение Питания (DC)	10.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	34 V
Выходной Ток	500 mA
Количество Стежков	5 Position
Частота Переключения	1.2 MHz
Топология	Boost
Максимальное входное напряжение	10 V
Входное напряжение (мин)	2.5 V
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 10V
Входное напряжение	2.5V ~ 10V
Рабочая Температура	-40℃ ~ 105℃
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/01/15
	Показывать Просмотр аналоги замена

MIC2287CYD5 TR описание продукта

The MIC2287CYD5 TR is a 1.2MHz PWM white LED Driver optimized for constant-current, white LED driver applications with a maximum output voltage of 34V and a switch current of over 500mA, this easily drives a string of up to eight white LEDs in series, ensuring uniform brightness and eliminating several ballast resistors. The driver implements a constant frequency, 1.2MHz PWM control scheme. The high frequency PWM operation saves board space by reducing external component sizes. The added benefit of the constant frequency PWM scheme as opposed to variable frequency topologies is much lower noise and input ripple injected back to the battery source. To optimize efficiency, the feedback voltage is set to only 95mV. This reduces the power dissipation in the current set resistor and allows the lowest total output voltage, hence minimal current draw from the battery.
Over-temperature protection
95mV Feedback voltage

Показывать

MIC2287CYD5 TR Даташит PDF

9 страницы, 943 КБ

10/21/2005

просматривать

MIC2287CYD5 TR Даташит PDF

16 страницы, 133 КБ

02/02/2012

просматривать

MIC2287CYD5 TR Даташит PDF

9 страницы, 914 КБ

03/28/2012

просматривать

MIC2287CYD5 TR Даташит PDF

10 страницы, 902 КБ

11/08/2015

просматривать
