ZXGD3003E6TA Купить - Diodes Драйвер FET

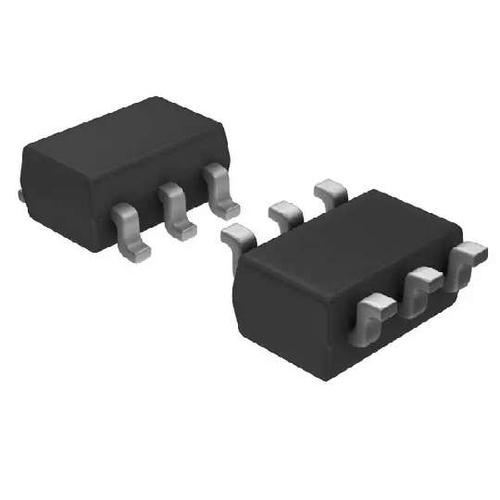

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ZXGD3003E6TA

Diodes

MOSFET DRVR 5A 1Out High Speed Non-Inv 6Pin SOT-23 T/R

Наличие: 4,253 шт.

Адрес доставки: Москва

Цена: ₽ 14.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Diodes

ЧипСити Номер продукта:

CC4120100

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ZXGD3003E6TA характеристики

Атрибут	Значение атрибута
Номенклатура	ZXGD3003E6TA
Производитель	Diodes
ЧипСити Номер продукта	CC4120100
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	0.00V(min), 40.0V(max)
Номинальная Мощность	1.1 W
Время Нарастания/Спада	8.9 ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.4 A
Количество Каналов	1 Channel
Количество Стежков	6 Position
Рассеяние Мощности	1.1 W
Время Нарастания	8.9 ns
Выходное напряжение (Макс)	39.6 V
Выходное напряжение (мин)	0.4 V
Выходной ток (Макс)	5 A
Время падения	8.9 ns
Время падения (Макс)	85 ns
Время падения (Макс)	77 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1100 mW
Напряжение питания	40 V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	0 V
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ZXGD3003E6TA описание продукта

The ZXGD3003E6TA is a high-speed non-inverting single MOSFET Gate Driver capable of driving up to 5A into a MOSFET or IGBT gate capacitive load from supply voltages up to 40V. With typical propagation delay times down to 2ns and rise/fall times down to 9ns this device ensures rapid switching of the power MOSFET or IGBT to minimize power losses and distortion in high current fast switching applications. Inherently rugged to latch-up and shoot-through and its wide supply voltage range allows full enhancement to minimize on-losses of the power MOSFET or IGBT. Its low input voltage requirement and high current gain allows high current driving from low voltage controller ICs and the optimized pin-out SOT23-6 package with separate source and sink pins eases board layout, enabling reduced parasitic inductance and independent control of rise and fall slew rates.

Показывать

ZXGD3003E6TA Даташит PDF

8 страницы, 390 КБ

просматривать

ZXGD3003E6TA Другие Даташит

199 страницы, 884 КБ

09/01/2017

просматривать
