USBDF01W5 Купить - ST Microelectronics EMI/RFI прикрытие/сдерживание

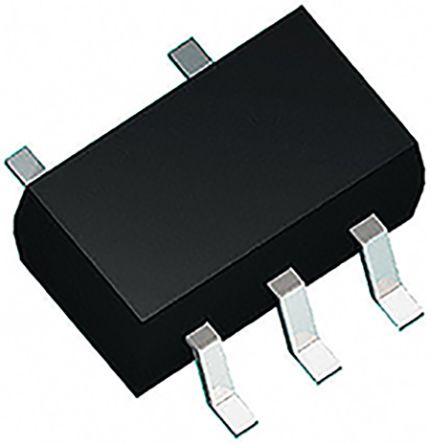

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

USBDF01W5

ST Microelectronics

RC (Pi) EMI Filter 2nd Order Low Pass 2Channel R = 33Ω, C = 47pF 5-TSSOP, SC-70-5, SOT-353

Наличие: 4,677 шт.

Адрес доставки: Москва

Цена: ₽ 42.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2304000

Категория продукта:

EMI/RFI прикрытие/сдерживание

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

USBDF01W5 характеристики

Атрибут	Значение атрибута
Номенклатура	USBDF01W5
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2304000
Категория продукта	EMI/RFI прикрытие/сдерживание
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-323-5
Ёмкость	47 pF
Количество Каналов	2 Channel
Количество Стежков	5 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Длина	1.4 mm
Ширина	2.2 mm
Высота	1.1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

USBDF01W5 описание продукта

The USBDF01W5 is an EMI Filter and Line Termination for USB downstream ports. The USB specification requires USB downstream ports to be terminated with pull-down resistors from the D+ and D- lines to ground. On the implementation of USB systems, the radiated and conducted EMI should be kept within the required levels as stated by the FCC regulations. In addition to the requirements of termination and EMC compatibility, the computing devices are required to be tested for ESD susceptibility. The USBDFxxW5 provides the recommended line termination while implementing a low pass filter to limit EMI levels and providing ESD protection which exceeds IEC 61000-4-2 level 4 standard.
Monolithic device with recommended line termination for USB downstream ports
Integrated Rt series termination and Ct bypassing capacitors
EMI / RFI noise suppression
Required line termination for USB downstream ports
IPAD™ technology provides high flexibility in the design of high density boards
Tailored to meet USB 1.1 standard
