ULN2802A Купить - ST Microelectronics Двухполюсный плоскостной транзистор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

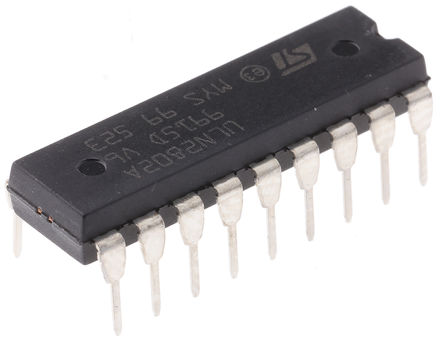

ULN2802A

ST Microelectronics

Trans Darlington NPN 50V 0.5A 2250mW 18Pin PDIP Tube

Наличие: 108 шт.

Адрес доставки: Москва

Цена: ₽ 152.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1538844

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2802A характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2802A
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1538844
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	DIP-18
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	500 mA
Выходное Напряжение	50 V
Выходной Ток	500 mA
Количество Каналов	8 Channel
Количество Стежков	18 Position
Полярность	NPN
Рассеяние Мощности	2.25 W
Входная Ёмкость	15.0 pF
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
hFE Min	1000 @350mA, 2V
Выходной ток (Макс)	500 mA
Максимальная входная мощность	2.25 W
Усиление постоянного тока (hFE)	1000
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-20 ℃
Рассеиваемая Мощность (Макс)	2250 mW
Входное напряжение	30 V
Длина	23.24 mm
Ширина	7.1 mm
Высота	3.93 mm
Рабочая Температура	-20℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULN2802A описание продукта

The ULN2802A from STMicroelectronics is a through hole eight darlington array in DIP package. Array contains eight darlington transistors with common emitters and integral suppression diodes for inductive loads. Each darlington features a peak load current rating of 600mA (500mA continuous) and can withstand at least 50V in the OFF state. ULN2802A has a 10.5Kohm input resistor and zener for 14V to 25V PMOS to simplify logic families interfacing.
Inputs pinned opposite to outputs to simplify board layout
Outputs may be paralleled for higher current capability
Integral suppression diodes
Output voltage of 50V
DC current gain (hFE) of 1000
Operating ambient temperature range from -20°C to 85°C
Power dissipation (Pd) is 2.25W
