ULN2003LVDR Купить - TI Двухполюсный плоскостной транзистор

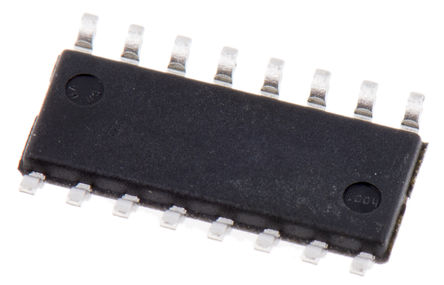

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ULN2003LVDR

7Channel Relay and Inductive Load Sink Driver, 3.3V/5V MCUs Compatible, 1A of Load, SOIC-16

Наличие: 6,859 шт.

Адрес доставки: Москва

Цена: ₽ 29.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1397404

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2003LVDR характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2003LVDR
Производитель	TI
ЧипСити Номер продукта	CC1397404
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	1.80V (min)
Количество Выходных Интерфейсов	7 Output
Выходное Напряжение	8.00 V
Выходной Ток	140 mA
Количество Стежков	16 Position
Рассеяние Мощности	0.58 W
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Драйверы/пакет	7
Выходной ток (Макс)	140 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	580 mW
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	1.8 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULN2003LVDR описание продукта

The ULN2003LVDR is a relay and inductive load Sink Driver features 7 low output impedance driver to support low voltage relay and inductive coil applications. The low impedance drivers minimize on-chip power dissipation, up to 5 times lower for typical 3V relays. It supports 3.3 to 5V CMOS logic input interface thus making it compatible to a wide range of micro-controllers and other logic interfaces. The ULN2003LV features an improved input interface that minimizes the input DC current drawn from the external drivers. The ULN2003LV features an input RC snubber that greatly improves its performance in noisy operating conditions. The ULN2003LV channel inputs feature an internal input pull-down resistor thus allowing input logic to be tri-stated. It provides flexibility of increasing current sink capability through combining several adjacent channels in parallel. Under typical conditions the ULN2003LV can support up to 1A of load current when all 7-channel is connected in parallel.
Supports up to 8V output pull-up voltage
Supports a wide range of 3 to 5V relay and inductive coils
Internal free-wheeling diodes for inductive kick-back protection
Input pull down resistors allows 3-stating the input driver
Input RC-snubber to eliminate spurious
Operation in noisy environment
Low input and output leakage currents
Easy to use parallel interface
ESD protection exceeds JESD 22 - 2kV HBM, 500V CDM
Compatible to 3.3 and 5V microcontrollers and logic interface
Green product and no Sb/Br
