LM5575MH

Conv DC-DC 6V to 75V Step Down Single-Out 1.23V to 70V 1.5A 16Pin HTSSOP EP Tube

Наличие: 6,559 шт.

Адрес доставки: Москва

Цена: ₽ 457.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC47882075

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5575MH характеристики

Атрибут	Значение атрибута
Номенклатура	LM5575MH
Производитель	TI
ЧипСити Номер продукта	CC47882075
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount

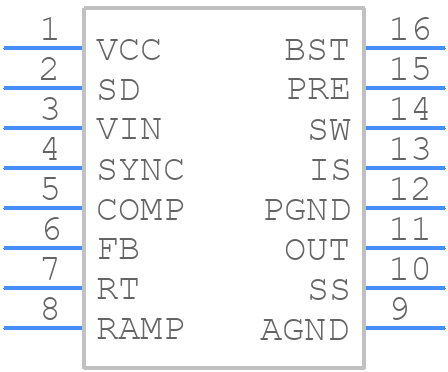

Количество Выводов	16 Pin

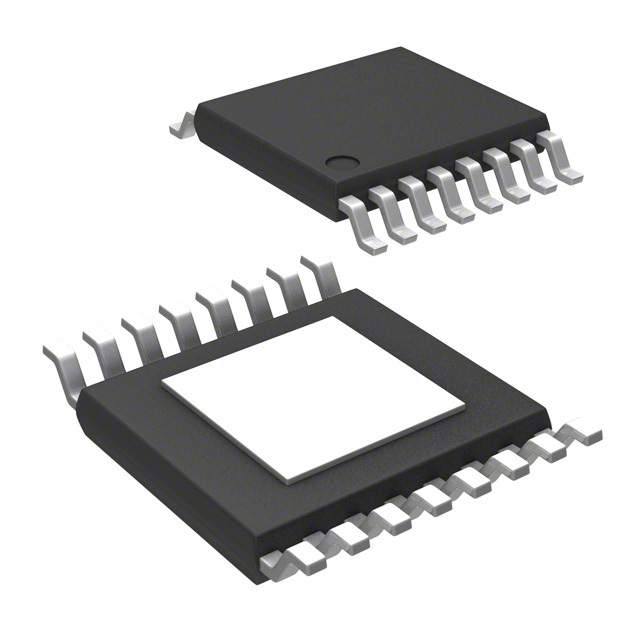

Корпус/Пакет	HTSSOP-16
Частота	500 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.23V ~ 70V
Выходной Ток	1.5 A
Количество Стежков	16 Position
Ток Покоя	1.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	485 kHz
Топология	Buck
Максимальное входное напряжение	75 V
Входное напряжение (мин)	6 V
Выходное напряжение (Макс)	70 V
Выходное напряжение (мин)	1.225 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	6 V
Входное напряжение	6V ~ 75V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM5575MH описание продукта

The LM5575MH is a SIMPLE SWITCHER® 1.5A Wide Vin Step-down Regulator which allows design engineers to design and optimize a robust power supply using a minimum set of components. Operating with an input voltage range of 6 to 75V, the LM5575 delivers 1.5A of continuous output current with an integrated 330mR N-channel MOSFET. The regulator utilizes an Emulated Current Mode architecture which provides inherent line regulation, tight load transient response and ease of loop compensation without the usual limitation of low-duty cycles associated with current mode regulators. The operating frequency is adjustable from 50kHz to 500kHz to allow optimization of size and efficiency. To reduce EMI, a frequency synchronization pin allows multiple IC"s from this family to self-synchronize or to synchronize to an external clock. The LM5575 ensures robustness with cycle-by-cycle current limit, short-circuit protection, thermal shut-down and remote shut-down.
Master or slave frequency synchronization
Adjustable soft-start
Emulated current mode control architecture
Wide bandwidth error amplifier
Built-in protection
1.5% Feedback reference accuracy
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
