ULN2003AN Купить - TI Двухполюсный плоскостной транзистор

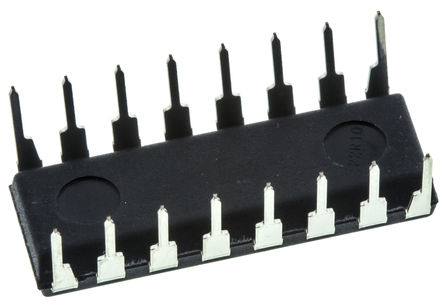

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ULN2003AN

PDIP NPN 50V 0.5A

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 21.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC62246

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2003AN характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2003AN
Производитель	TI
ЧипСити Номер продукта	CC62246
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	500 mA
Количество Выходных Интерфейсов	7 Output
Выходное Напряжение	50 V
Выходной Ток	0.6 A
Количество Каналов	7 Channel
Количество Стежков	16 Position
Напряжение в Прямом Направлении	1.70 V
Входной Ток	930 µA
Полярность	NPN
Рассеяние Мощности	25 W
Входная Ёмкость	15.0 pF
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Драйверы/пакет	7
Непрерывный ток коллектора	0.5A
Максимальное входное напряжение	5 V
Выходное напряжение (Макс)	50 V
Выходной ток (Макс)	500 mA
Усиление постоянного тока (hFE)	600
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Входное напряжение	30 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-20℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ULN2003AN описание продукта

The ULN2003AN series from Texas Instruments is through hole, high voltage and high current darlington transistor arrays in PDIP package. Each containing seven NPN darlington pairs that feature high voltage common emitter and open collector outputs with common cathode clamp diodes for switching inductive loads. The collector current rating of a single darlington pair is 500mA and darlington pairs can be paralleled for higher current capability. The ULN2003A devices have a 2.7Kohm series base resistor for each darlington pair for operation directly with TTL or 5V CMOS devices. Typical applications include relay drivers, hammer drivers, lamp drivers, display drivers (LED and gas discharge), line drivers and logic buffers.
High voltage outputs of 50V
Inputs compatible with various types of logic
On state input voltage of 3V at 300mA collector current
Collector to emitter saturation voltage of 1.2V at 350mA collector current
Operating temperature range -20°C to 70°C
Collector current (Ic) of 500mA (single output)

Показывать

ULN2003AN Даташит PDF

35 страницы, 1331 КБ

09/03/2016
