ULN2003AIPWR Купить - TI Двухполюсный плоскостной транзистор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

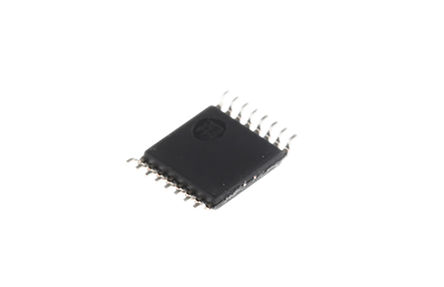

ULN2003AIPWR

TSSOP NPN 50V 0.5A

Наличие: 3,814 шт.

Адрес доставки: Москва

Цена: ₽ 12.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2081573

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2003AIPWR характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2003AIPWR
Производитель	TI
ЧипСити Номер продукта	CC2081573
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	500 mA
Выходное Напряжение	50.0 V
Количество Стежков	16 Position
Полярность	NPN
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Драйверы/пакет	7
Непрерывный ток коллектора	0.5A
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 105℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ULN2003AIPWR описание продукта

The ULN2003AIPWR is a high-current Transistor Array consists of seven NPN Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads. The collector-current rating of a single Darlington pair is 500mA. The Darlington pairs can be paralleled for higher current capability. Applications include relay drivers, hammer drivers, lamp drivers, display drivers (LED and gas discharge), line drivers and logic buffers.
High-voltage output
Output clamp diodes
Inputs compatible with various types of logic
Relay driver applications
Green product and no Sb/Br
-40 to 105°C Operating temperature range

Показывать

ULN2003AIPWR Даташит PDF

34 страницы, 1328 КБ

01/24/2016
