UCD9248PFC Купить - TI Управление питанием

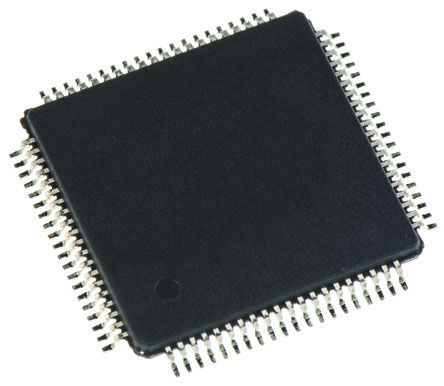

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCD9248PFC

PWM Controller, 3V-3.6V supply, 2MHz, 3V/6mA out, TQFP-80

Наличие: 425 шт.

Адрес доставки: Москва

Цена: ₽ 915.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11610440

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCD9248PFC характеристики

Атрибут	Значение атрибута
Номенклатура	UCD9248PFC
Производитель	TI
ЧипСити Номер продукта	CC11610440
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	TQFP-80
Частота	2 MHz
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	4 Output
Входное Напряжение (DC)	3.60 V
Выходное Напряжение	3 V
Выходной Ток	6 mA
Количество Стежков	80 Position
Частота Переключения	15.26kHz ~ 2000kHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Входное напряжение	3.6 V
Длина	12.2 mm
Ширина	12.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCD9248PFC описание продукта

The UCD9248PFC is a multi-rail multi-phase synchronous buck digital Pulse Width Modulation (PWM) Controller designed for non-isolated DC/DC power applications. This device integrates dedicated circuitry for DC/DC loop management with flash memory and a serial interface to support configurability, monitoring and management. It is designed to provide a wide variety of desirable features for non-isolated DC/DC converter applications while minimizing the total system component count by reducing external circuits. The solution integrates multi-loop management with sequencing, margining, tracking and intelligent phase management to optimize for total system efficiency. Additionally, loop compensation and calibration are supported without the need to add external components. To facilitate configuring the device, the Texas Instruments Fusion Digital Power™ Designer is provided. This PC based Graphical User Interface offers an intuitive interface to the device.
Up to 1mV closed loop resolution
Supports multiple soft-start and soft-stop configurations including prebias start-up
Supports voltage tracking, margining and sequencing
Supports current and temperature balancing for multi-phase power stages
Supports phase adding/shedding for multi-phase power stages
Multiple levels of over-current fault protection
External current fault inputs
Analog comparators monitor current sense voltage
Current continually digitally monitored
Over- and under-voltage fault protection
Over-temperature fault protection
Enhanced nonvolatile memory with error correction code (ECC)
Supported by fusion digital power designer, a full featured PC based design
Tool to simulate, configure and monitor power supply performance
Green product and no Sb/Br

Показывать

UCD9248PFC Даташит PDF

35 страницы, 1116 КБ

09/01/2012

просматривать

UCD9248PFC Даташит PDF

32 страницы, 808 КБ

просматривать

UCD9248PFC Даташит PDF

34 страницы, 1026 КБ

03/28/2012

просматривать

UCD9248PFC Справочное руководство пользователя

31 страницы, 810 КБ

08/28/2012

просматривать

UCD9248PFC Файл уведомления

6 страницы, 231 КБ

06/15/2015

просматривать
