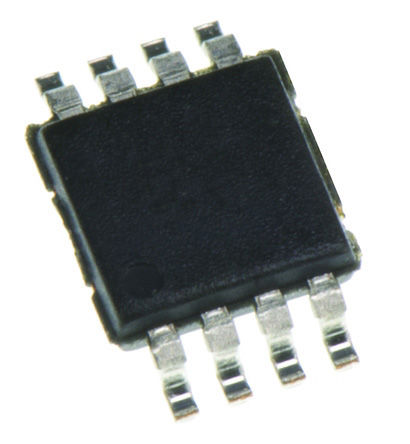

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC27424DGN

MOSFET DRVR 4A 2Out Lo Side Non-Inv 8Pin HTSSOP EP Tube

Наличие: 1,144 шт.

Адрес доставки: Москва

Цена: ₽ 157.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10630136

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC27424DGN характеристики

Атрибут	Значение атрибута
Номенклатура	UCC27424DGN
Производитель	TI
ЧипСити Номер продукта	CC10630136
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Напряжение Питания (DC)	4.00V (min)
Время Нарастания/Спада	20ns, 15ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	330 mV
Выходной Ток	4 A
Количество Стежков	8 Position
Рассеяние Мощности	3000 mW
Время Нарастания	40 ns
Время падения	40 ns
Время падения (Макс)	40 ns
Время падения (Макс)	40 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3000 mW
Напряжение питания	4V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4 V
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC27424DGN описание продукта

The UCC27424DGN is a dual high speed low-Side MOSFET Driver with enable function. It can deliver large peak current into capacitive loads. Using a design that inherently minimizes shoot-through current, these drivers deliver 4A of current where it is needed most at the Miller plateau region during the MOSFET switching transition. Unique Bipolar and MOSFET hybrid output stage in parallel also allows efficient current sourcing and sinking at low supply voltages. It provides enable (ENB) function to has better control of the operation of the driver applications. ENBA and ENBB are implemented on pins 1 and 8 which were previously left unused in the industry standard pin-out. It is internally pulled up to VDD for active high logic and can be left open for standard operation.
Industry-standard pin-out
Enable functions for each driver
Unique bipolar and CMOS true drive output
Stage provides high current at MOSFET Miller thresholds
TTL/CMOS compatible inputs independent of supply voltage
Dual outputs can be paralleled for higher drive current
Green product and no Sb/Br
