UC3845BDG

ON Semiconductor

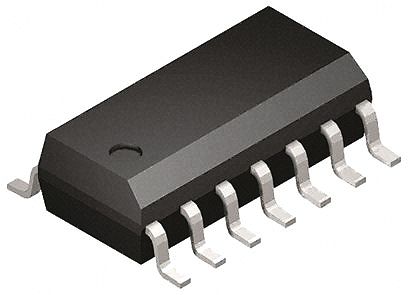

UC3845BDG, PWM Current Mode Controller, 1A, 275kHz, 30V, 14Pin SOIC

Наличие: 341 шт.

Адрес доставки: Москва

Цена: ₽ 72.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC12106621

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3845BDG характеристики

Атрибут	Значение атрибута
Номенклатура	UC3845BDG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC12106621
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Частота	52 kHz
Напряжение Питания (DC)	12.0V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	30.0 V
Выходное Напряжение	13.4 V
Выходной Ток	200 mA
Ток Питания	12 mA
Количество Стежков	14 Position
Рассеяние Мощности	862 mW
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Flyback, Forward, Step-Up, Step-Down
Рабочий цикл	48 %
Максимальный рабочий цикл	48 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	862 mW
Напряжение питания	7.6V ~ 36V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3845BDG описание продукта

The UC3845BDG is a high-performance fixed frequency current-mode Pulse Width Modulation (PWM) Controller specifically designed for off-line and DC to DC converter applications offering the designer a cost-effective solution with minimal external components. It features an oscillator, a temperature compensated reference, high gain error amplifier, current sensing comparator and a high current totem pole output ideally suited for driving a power MOSFET. Also included are protective features consisting of input and reference undervoltage lockouts each with hysteresis, cycle-by-cycle current limiting, a latch for single pulse metering and a flip-flop which blanks the output off every other oscillator cycle, allowing output deadtimes to be programmed from 50 to 70%.
Trimmed oscillator for precise frequency control
Automatic feed forward compensation
Internally trimmed reference with undervoltage lockout
High current totem pole output
Undervoltage lockout with hysteresis
Low startup and operating current

Показывать

UC3845BDG Даташит PDF

19 страницы, 394 КБ

08/13/2013
